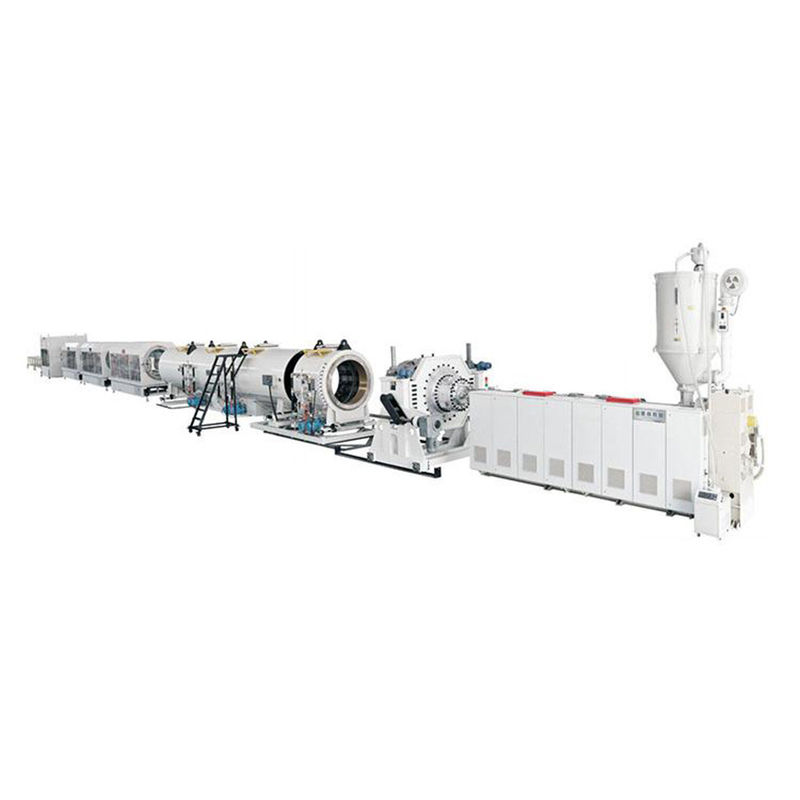

HYSJ90/38 Extruder sekrup tunggalh Tiga lapisan ABC tipe 315-630mm HDPE PE pipa gas pipa airsaluran saluran:
| SN |
Artikel Utama |
Qty |
| 1 |
Ekstruder sekrup tunggal HYSJ 90 / 38, daya motor 250kW |
1 set |
| 2 |
Gravimetric Dosing unit di Cina dibuat |
3 set |
| 3 |
Ekstruder sekrup tunggal HYSJ 60 / 37, daya motor 45kW |
1 set |
| 4 |
Ekstruder sekrup tunggal HYSJ 45 / 33, 30kW kekuatan motor |
1 set |
| 5 |
Extruder sekrup tunggal HYSJ 30 / 25, untuk strip warna |
1 set |
| 6 |
Automatic Feeder dan Dryer untuk mesin besar |
1 set |
| 7 |
Automatic Feeder dan Dryer untuk mesin yang lebih kecil 100-200L |
2 set |
| 8 |
Extruder Die: G630, dalam kelas tekanan 3 |
1 set |
| 9 |
Tangki vakum 12 m |
1 set |
| 10 |
Tangki pendingin semprot dalam 6.000 mm |
3 set |
| 11 |
Unit lepas landas, tipe 6 claw dalam sistem kontrol servo |
1 set |
| 12 |
Pemotong tanpa debu planet |
1 set |
| 13 |
Stacker |
1 set |
Catatan:
1Kondisi harga dan tujuan Ex-pabrik Wuhan Cina
2. Metode pembayaran: 30% dari total akan dibayarkan oleh T / T sebagai deposit, saldo akan dibayarkan setelah pengujian dan sebelum pengiriman oleh T / T atau oleh L / C tidak dapat dibatalkan tepat waktu.
3. Periode pengiriman: 70 hari setelah menerima deposit.
4. Periode Validitas: 30 hari setelah dijamin
5. Garansi: satu tahun untuk normal, barel dan sekrup dan kotak gigi adalah untuk 1,5 tahun
6Pelatihan: baik di Cina dan di toko pelanggan tersedia.
7Jika perlu, pemasok dapat mengirim insinyur ke pembeli untuk komisi di bawah kondisi.
Spesifikasi teknis:
1.HYSJ-90/38 extruder sekrup tunggal:
| SN |
Nama bagian |
Gambar |
Spesifikasi |
Deskripsi |
| 1 |
Extruder |
|
Model ekstruder |
HYSJ-90/38 sekrup tunggal |
| Output Max |
970 kg/jam |
| Ketinggian pusat |
1,100mm |
| Berat badan |
4,300kg |
| 2 |
Pergilah. |
|
Diameter |
Ø90 mm |
| Rasio ID sekrup |
38:1 |
| Bahan |
38CrMoAlA + paduan khusus |
| Selesaikan |
Dipenuhi nitrogen (0,50~0,70mm kedalaman) dan dipoles |
| Kecepatan putaran maksimum |
125 r/menit |
| Inti sekrup |
Kontrol otomatis untuk suhu |
| Fitur |
1. desain teknologi Jerman, untuk memastikan output tertinggi dan baik baik plasticizing pada daya yang sama.
2. 38CrMoAlA nitriding HV900, kedalaman 0,4-0,6 mm paduan permukaan disemprotkan;
|
| 3 |
Barel |
|
Bahan |
Barel bimetal di dalam dalam dua lapisan |
| Penutup bagian dalam |
Diisi nitrogen (0,50~0,70mm kedalaman) |
| Area kontrol pemanasan |
9 daerah |
| Cara pemanasan |
Pinus pendingin tembaga dengan pemanas keramik |
| Daya pemanasan |
40 kW |
| Sistem pendingin |
Kipas pendingin barel berisik rendah |
| Kekuatan pendingin |
0.55kW x 9 set |
| Fitur |
1. Inner casting paduan barel bimetal dapat menjamin 24 bulan;
2. Dengan alat makan khusus HYPET, dengan jumlah makan yang besar, pendinginan yang baik, penggantian yang mudah, biaya pemeliharaan yang rendah.
3Mengadopsi pemanas alumunium, biaya tinggi tetapi pemanasan cepat, suhu tinggi dapat dikontrol.
|
|
4
|
Kotak gigi
|
|
Bahan rumah |
Besi elastis QT-500 |
| Bahan peralatan |
20CrMnTi |
| Permukaan peralatan |
Dikeraskan dan digiling dengan presisi tinggi |
| Bahan poros |
40Cr |
| Kekuatan pendingin |
0.55kW x 9 set |
| |
|
| 5 |
Motor penggerak |
|
Daya motor AC |
250 kW |
| Pengontrol inverter AC |
Merek Siemens |
HYSJ60/37 extruder sekrup tunggal:
| SN |
Nama bagian |
Gambar |
Spesifikasi |
Deskripsi |
| 1 |
Extruder |
|
Model ekstruder |
HYSJ-60/37 sekrup tunggal |
| Output |
180 kg/jam |
| Ketinggian pusat |
1,150mm |
| Berat badan |
2,300kg |
| 2 |
Sistem Kontrol Listrik |
|
Panel kontrol yang bisa dilepas |
Tampilan digital, tombol penyesuaian |
| Merek komponen |
Siemens, RKC, ABB, dll. |
| Catatan: Sistem kontrol komputer PLC bisa opsional. |
| Fitur |
1Kabinet bisa dilepas, mudah dipasang, dirawat dan diangkut;
2. Dengan AC;
3Mengadopsi komponen listrik merek terkenal di dunia, seperti Siemens, ABB, RKC Schneider, dan sebagainya.
|
| 3 |
Pergilah. |
|
Diameter |
Ø60 mm |
| Rasio ID sekrup |
37:1 |
| Bahan |
38CrMoAlA + paduan khusus |
| Selesaikan |
Dipenuhi nitrogen (0,50~0,70mm kedalaman) dan dipoles |
| Kecepatan putaran maksimum |
108 r/menit |
| Inti sekrup |
Kontrol otomatis untuk suhu |
| Fitur |
1. desain teknologi Jerman, untuk memastikan output tertinggi dan baik baik plasticizing pada daya yang sama.
2. 38CrMoAlA nitriding HV900, kedalaman 0,4-0,6 mm paduan permukaan disemprotkan;
|
| 4 |
Barel |
|
Bahan |
Barel bimetal di dalam dalam dua lapisan |
| Penutup bagian dalam |
Diisi nitrogen (0,50~0,70mm kedalaman) |
| Area kontrol pemanasan |
6 daerah |
| Cara pemanasan |
Pinus pendingin tembaga dengan pemanas keramik |
| Daya pemanasan |
15 kW |
| Sistem pendingin |
Kipas pendingin barel berisik rendah |
| Kekuatan pendingin |
0.25kW x 6 set |
| 5 |
Kotak gigi |
|
Bahan rumah |
Besi elastis QT-500 |
| Bahan peralatan |
20CrMnTi |
| Permukaan peralatan |
Dikeraskan dan digiling dengan presisi tinggi |
| Bahan poros |
40Cr |
| 6 |
Motor penggerak |
|
Daya motor AC |
45 kW |
| Pengontrol inverter AC |
Merek Siemens |
HYSJ45/33 ekstruder sekrup tunggal:
| SN |
Nama bagian |
Spesifikasi |
Deskripsi |
| 1 |
Extruder |
Model ekstruder |
HYSJ-45/33 sekrup tunggal |
| Output |
100 kg/jam |
| Ketinggian pusat |
1,150mm |
| Berat badan |
1,800kg |
| 2 |
Sistem Kontrol Listrik |
Panel kontrol yang bisa dilepas |
Tampilan digital, tombol penyesuaian |
| Merek komponen |
Siemens, RKC, ABB, dll. |
| Catatan: Sistem kontrol komputer PLC bisa opsional. |
| 3 |
Pergilah. |
Diameter |
Ø45 mm |
| Rasio ID sekrup |
33:1 |
| Bahan |
38CrMoAlA + paduan khusus |
| Selesaikan |
Diisi nitrogen (0,50~0,70mm kedalaman) |
| Kecepatan putaran maksimum |
98 r/menit |
| 4 |
Barel |
Bahan |
Barel bimetal di dalam dalam dua lapisan |
| Penutup bagian dalam |
Diisi nitrogen (0,50~0,70mm kedalaman) |
| Area kontrol pemanasan |
5 daerah |
| Cara pemanasan |
Pinus pendingin tembaga dengan pemanas keramik |
| Daya pemanasan |
12 kW |
| Sistem pendingin |
Kipas pendingin barel berisik rendah |
| Kekuatan pendingin |
0.25kW x 5 set |
| 5 |
Kotak gigi |
Bahan rumah |
Besi elastis QT-500 |
| Bahan peralatan |
20CrMnTi |
| Permukaan peralatan |
Dikeraskan dan digiling dengan presisi tinggi |
| Bahan poros |
40Cr |
| 6 |
Motor penggerak |
Daya motor AC |
30 kW |
| Pengontrol inverter AC |
Merek Siemens |
2.HY30/25 extruder sekrup tunggal:
| Spesifikasi |
Deskripsi |
| Barel |
38CrMoAIA,nitrifikasi |
| Pergilah. |
38CrMoAIA,nitrifikasi |
| Dia. dari sekrup |
Ø30mm |
| Sekrup L/D |
25:1 |
| Kekuatan penggerak |
2.2 kW |
| Kontrol motor |
Inverter AC, ABB |
3.Vakuum otomatis loader:
| Spesifikasi |
Deskripsi |
| Model |
AL1000 |
| Bentuk Kerja |
Jenis induktif |
| Kekuatan |
2.2kw, 3P |
| Kapasitas |
1200kg |
| volume |
5L |
| Diameter selang makan |
F38mm |
4Pengering panas vertikal:
| Spesifikasi |
Deskripsi |
| Nomor model |
HY-HD2000 |
| Kapasitas |
2000 kg |
| Pemanasan |
50kW |
| Pengembung |
3W |
| Kekuatan |
380V 3P 50HZ |
5. Die kepala: G250 kecepatan tinggi dalam 2 kelas tekanan:
| Spesifikasi |
Deskripsi |
| Jenis pipa |
3 lapisan dalam A + B + C |
| Ukuran untuk pipa |
Ø250-630mm |
| Kalibrator masing-masing untuk ukuran |
Ø315 Ø355 Ø400 Ø450 Ø500 Ø560 Ø630
|
| Sleeve, masing-masing untuk ukuran |
Ø250-315,Ø355-450,Ø500-630 |
| Mandrel setiap untuk ukuran |
Ø250,Ø280,Ø315,Ø355
Ø400 Ø450 Ø500 Ø560
|
| Bahan kepala die |
40Cr dengan paduan khusus |
| Daya pemanasan |
120 kw |
| Zona pemanasan |
22 zona |
| Sistem pendinginan internal |
Dengan udara pendingin, 7.5 kw dengan kontrol inverter. |
| Bahan dari sarung kalibrasi |
Baja tahan karat berlapis krom |
| Saluran aliran |
Pengeras dan polishing cermin |
| Fungsi Pipe Bright |
Dengan HYPET brighter |
| Pemanas |
Pemanas Mica dari stainless steel |

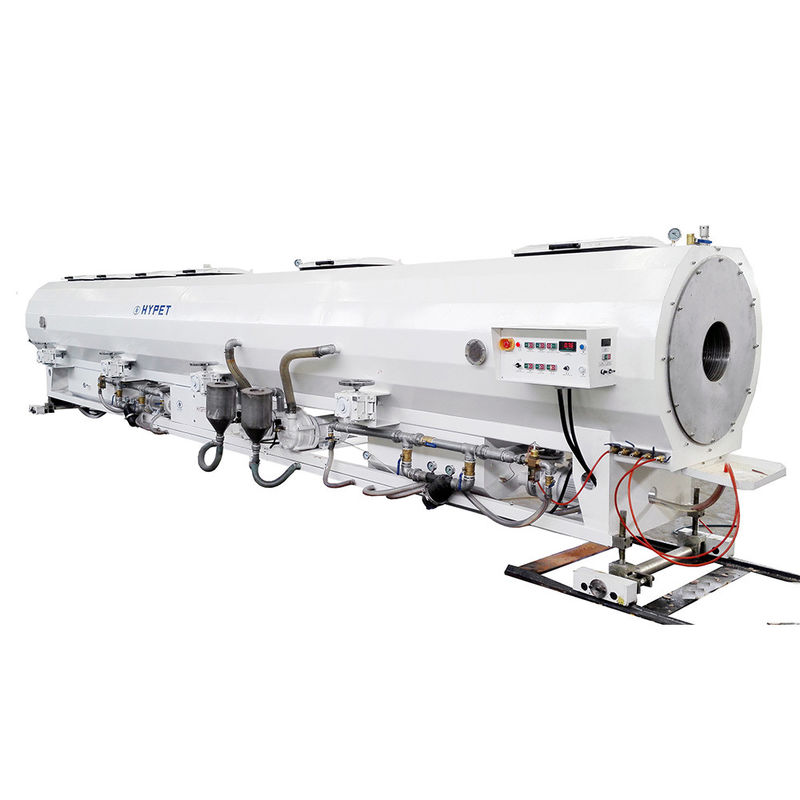

6.Tank vakum dalam 9.000 mm:
| Bahan |
Baja tahan karat 304 |
| Jangkauan kerja |
Ø250- Ø630 mm |
| Panjang |
12000mm |
| Ketinggian pusat |
1150 mm |
| Tipe Tangki vakum |
Satu tangki, dalam dua ruang |
| Jumlah pipa |
1 pipa |
| Kekuatan motor bergerak |
00,75 kW |
| Jangkauan bergerak depan & belakang |
700 mm |
| Pengaturan kiri dan kanan |
100 mm |
| Tutup di atas |
paduan aluminium |
| Pompa vakum di bagian pertama |
7.5kw * 1 set |
| Pompa vakum di bagian kedua |
7.5kw * 2 set |
| Dua bagian tangki |
Vakum dikendalikan oleh inverter AC. |
| Pompa air di bagian pertama |
7.5kw * 1 set |
| Pompa vakum di bagian kedua |
7.5kw * 4 set |
| |
|
| Jumlah Nozzle |
530 pcs |
| Apa nomor tabung semprot |
8 buah |
|
Jenis nozel
|
Pendinginan intensif atomisasi |
|
Membuang mulut
|
1 ¢ x Ø4 ~ Ø3 |
| Pendukung pipa |
Plat pendukung nilon
|
| Kembali dan ke depan |
800mm dalam 0,75kw |
|
Gerakan silang
|
120 mm |
| Di atas dan di bawah |
100 mm |
| Filter |
2 set di G2 with dengan cara lewat |
| Bersihkan filter |
Dengan jalur pass untuk membersihkan filter |
| Siklon vakum |
Ya, dengan itu |
| Fungsi diam |
Perangkat penutup untuk setiap pompa vakum |
| Kontrol suhu air |
Kontrol katup otomatis |
| Kontrol tingkat air |
Sistem loop tertutup bola terapung |
| Keamanan tekanan |
Katup pengaman dipasang |
| Bahan rol |
Nylon dan lainnya |
| arah |
Bulat ke arah manapun |
| Jumlah |
2 set |
| Sesuaikan cara |
Dengan manual |
7Tangki pendingin dalam 9.000 mm:
| Spesifikasi |
Deskripsi |
| Bahan |
Baja tahan karat 304 |
| Jangkauan pipa |
Ø250~Ø630mm |
| Panjang kotak vakum |
9,000mm |
| Kekuatan pompa |
7.5 kW x 1 set |
| No. dari nozzle |
320 pcs |
| No.filter |
1 set |
| Jumlah bypass |
1 set |
| Cara pengendalian tingkat air |
Katup terapung |
| Kontrol suhu air |
Klep pengatur otomatis |

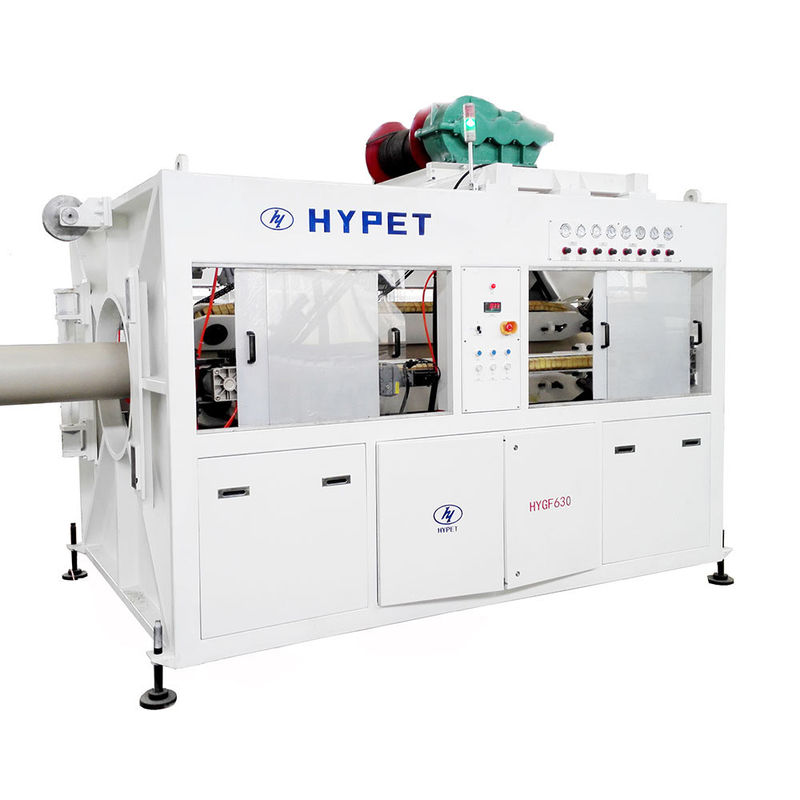

8- Unit lepas landas, 6 cakar:
| Spesifikasi |
Deskripsi |
| Jenis tangkapan |
6 jenis claw tarik off dengan kontrol servo |
| Ketinggian pusat |
1150 mm |
| Untuk ukuran pipa |
Ø250~Ø630mm |
| Metode mengemudi |
Dioperasikan oleh blok karet |
| Kecepatan mengemudi |
00,17-1,7 m/menit |
| Jenis mesin |
Servo motor |
| Kekuatan motor |
0.85 kW x 6 set dengan kontrol motor servo |
| Panjang ulat yang bersentuhan |
2,200mm |
| Maks. daya penggerak |
100,000 N |
| Kotak gigi |
Jenis mesin penggiling permukaan keras, |
| Lebar ulat |
74mm |
| Sistem pengukuran |
Kode terinstal |
| Mode penyesuaian |
Pneumatik |
| Tekanan tekan pada pipa |
Diatur dengan katup pneumatik |
| Posisi ulat ke bawah |
Tetap |
| Tekanan udara |
0.4-0.6Mpa |
9.Penghancur pisau planet tanpa debu:
| Spesifikasi |
Deskripsi |
| Jenis pemotongan |
Pemotongan pisau planet tanpa debu |
| Gaya pisau |
Pisau tajam dalam dua perangkat |
| Sistem kontrol |
Sistem kontrol otomatis PLC |
| Jangkauan pemotongan |
Ø250~Ø630mm |
| Kecepatan pemotong |
2.5 m/menit |
| Maks. ketebalan pemotongan |
60 mm |
| Daya motor pemotong |
3kw |
| Ketinggian pusat |
1500 mm |
| Kekuatan motor revolusi |
1.5 kW x 1 set |
| Bahan pemotong |
Paduan alat |
| Cara menggenggam |
Roller + blok karet melalui udara |
| Pemanfaatan pemotong |
Hidraulik ganda |
| Stasiun hidraulik |
0.75 kW x 2 set |
| Modus sinkron |
Dengan kecepatan output dan lepas landas |
Layanan purna jual
| Posisi |
jumlah |
| Periode Jaminan |
1 tahun tetapi layanan tersedia seumur hidup, selama masa garansi biaya komponen akan ditanggung oleh penjual kecuali bagian mudah rusak dan bagian yang rusak oleh alasan manusia |
| Pelatihan sebelum pengiriman |
Pembeli's person teknis dapat dikirim ke cina sebelum pengiriman untuk pelatihan dan operasi, selama 7-10 hari |
| Dokumen teknis |
Gambar prinsip listrik, manual operasi, dan manual bagian listrik dll |
| Insinyur penjual |
Penjual dapat mengirim insinyur dari pabrik pembeli untuk komisi dan pelatihan, tetapi biaya yang disebabkan oleh pakar penjual di negara pelanggan akan ditanggung oleh pembeli.termasuk tiket perjalanan antar-jemput biaya medis lalu lintas dalam negeri, penginapan makan malam dan juga 100 USD / hari / satu orang sebagai gaji untuk insinyur. |
| Cara kontak |
Whatsapp, wechat, ponsel, dll +86 13823232106 |
| Email perusahaan: |
info@hypet.com.cn |
Merek koperasi:
Pameran:
Pesan Anda harus antara 20-3.000 karakter!
