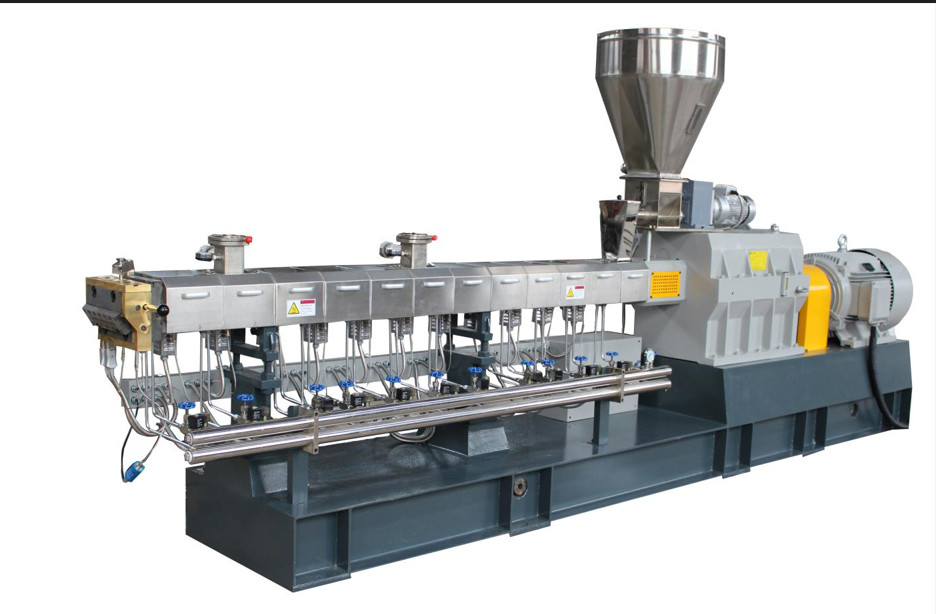

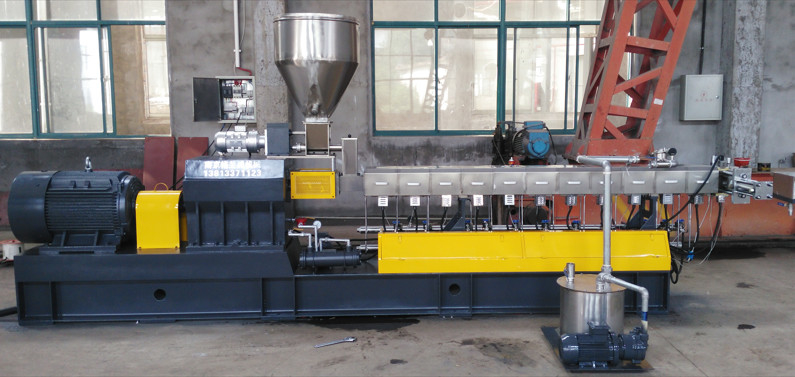

Mesin Pelletizing PET Kapasitas Tinggi PVC Daur Ulang Twin Screw Extruder Air Flushing Strands Pelletizing Line

Air ekstruder berkerut kembarfgaris pelleting untaian lushing GTE-52B/40/500-55kw

A. Kondisi penggunaan:

Aplikasi: PET chip atau serpihan

Output: Sekitar 130-200 kg/jam, tergantung pada bahan baku, rumus dan kondisi pengolahan, dll.

Sumber listrik:3 × 380V lima benang; 50hz;

Udara terkompresi:5-8 bar

Air: -3-5bar; -10-30°C;

Persyaratan tidak mengandung kotoran yang dapat menyebabkan penyumbatan dan korosi penukar panas.

B. Barang komersial:

C. Spesifikasi utama

1.Pemuat sekrup

• ZJF-300 sekrup loader, kekuatan motor adalah 1.5 kw
• Kapasitas loader adalah 400 kg
• semua bagian yang bersentuhan dengan bahan baku terbuat dari stainless steel.

2.Mesin tuan rumah GTE-52B L/D=44 R max = 500 rpm

• Kekuatan motor utama adalah 55kw ((AC), yang diproduksi oleh Siemens kedua manufaktur motor.
• Jenis B Gearbox kecepatan tinggi dan torsi tinggi, dan rasio pengurangan adalah 3:1Mesin induk yang kompak memiliki pengurangan kecepatan terintegrasi dan transfer torsi dengan desain tiga poros paralel.perangkat transfer torsi dan sebagai bantalan radial di poros outputBahan gearbox adalah 40CrNiMoAlA dan presisi pemesinan adalah kelas 6.
• Diameter sekrup: Φ51.4 mm, L/D = 44:1 dan sekrup adalah tipe blok. poros inti sekrup terbuat dari 40CrNiMoA, dan komponen benang sekrup terhubung dengan poros inti dalam kurva involute,yang memiliki intensitas tinggiKomponen sekrup terbuat dari baja alat kecepatan tinggi berkualitas tinggi, W6Mo5Cr4V2,yang menerima perawatan panas dengan pengerasan vakum pada suhu tinggi. Kekerasan keseluruhan: HRC58 ~ 60.

Panjang tong: L=210mm/section. 11 bagian body tong. Tong terbuat dari 38CrMoAlA. Cara pendinginan tong: pendinginan air.^Sthbarel digunakan untuk bahan pakan;^diadalah barel ventilasi dan 8.10^thTong adalah untuk vakum, 11^diTong untuk ekstrusi, tong lainnya adalah jenis mulut tertutup.

Sistem pemanasan: 11 bagian untuk pemanasan (termasuk penukar layar dan mati).pemanas aluminium tuang digunakan untuk bagian lainEfisiensi pemanasan yang tinggi dan efek menjaga suhu yang baik sebagai asbes yang digunakan di luar pemanas.Resistensi isolasi terhadap tanah pemanas lebih dari 10MΩ dan daya pemanasan total sekitar 25 kw.

3.GTE-50 pengumpan sekrup ganda

• Satu set feeder yang feeding motor kekuatan adalah 0,75kw. kontrol frekuensi ABB digunakan untuk pengaturan kecepatan. rasio kecepatan adalah 17:1.
• Ada perangkat pengaduk horizontal di badan feeder dan minyak pelumasan di dalam gearbox feeder.
• Bahan hopper adalah stainless steel dan itu adalah sekrup pegas yang digunakan dalam feeder.

4.Sistem pelumasan minyak

• Daya pompa minyak:0.55 kw
• Model minyak pelumasan:Hai Brand 6402 dibuat di Shanghai, minyak gir beban menengah, model: 85W/90GL - 4.
• Model kondensor:SL-408
• Model pompa minyak pelumas:NB B10

Menggunakan filter untuk membersihkan kotoran minyak. Melindungi gearbox untuk umur panjang.

Menggunakan indikator tekanan untuk memantau pelumasan minyak.

5.Sistem air lunak

• Bagian dalam badan tong menggunakan pendinginan air lunak, dan pipa masuk dan keluar utama adalah baja tahan karat.
• Kotak air lunak terpisah dari badan tong, nyaman untuk membersihkan dan memperbaiki.
• Klep solenoid Holland JOCK
• Jenis pendinginan: pendinginan air
• Kekuatan pompa pendingin: 0,55kw

6.Sistem vakum

• Pompa vakum cincin air
• Motor untuk kekuatan penggerak: 2,2 kw
• Kapasitas napas maksimum: 8-20L/S
• Pipa menghubungkan pompa vakum dan ruang vakum dengan katup penahan untuk mencegah aliran air kembali.

7.Pengganti layar hidraulik

• penukar layar hidrolik, filter piring, ukuran filter yang sangat besar. operasi penukar layar sederhana, yang dapat mencapai kontinuitas produksi
• Pemanas tembaga tuang
• Kekuatan stasiun hidrolik adalah 2.2kw, silinder ganda untuk mengganti layar

8.Kepala mati pendingin air

• Derrick jenis mati, pemanas batang digunakan untuk kepala mati
• Lubang 9 - Φ5,5 mm

9.Air Pembuangandi bawah

• Selang air terbuat dari stainless steel SUS304, Mode: 3000mm
• Selang dapat dipindahkan oleh silinder udara. yang biasanya beroperasi ketika memulai atau menutup mesin
• Ada piring untuk mengatur tekanan aliran air dengan pipa yang fleksibel.

10.Pelletizer Penggosok

• Kapasitas maksimum peletizer: 300 kg/jam
• Jumlah maksimum benang: 20 pcs
• Ukuran produk: Φ3 × 3mm
• Kekuatan motor untuk peletizer: 4 kw
• Pengontrol kecepatan: ABB
• Bahan roller peletizer: badan baja tahan karat dengan bilah Zc60.

11.Mesin penguras air

• Kekuatan motor adalah 3 kw
• Kekuatan pompa air adalah 2,2 kw
• Satu set tangki pendingin air

12.Alat penyaring bergetar

• ZS-0.3 vibrating sieve.
• Kekuatan motor adalah 0,4 kw × 1
• Kapasitas getaran adalah 300 kg/jam

13.Silos produk

• Kekuatan blower: 2,2 kw
• Saluran pipa adalah stainless steel
• Volume silo: 0,8 cbm
• Bahan: stainless steel
• Dengan katup pembuangan

14.Kabinet listrik

• 3 × 380V, AC, 50Hz.
• Komponen kontrol utama adalah produk LG.
• Tombol kontrol adalah produk Schneider dari Prancis.
• Motor utama: AC, motor 55 kw
• Konverter ABB diadopsi untuk perangkat pengaturan kecepatan mesin tuan rumah
• Konverter frekuensi ABB diadopsi untuk perangkat pengatur kecepatan pengumpan.
• Jangkauan tekanan meter: 0-25 Mpa.
• Katup elektromagnetik dari Jorc dari Belanda.
• Sistem kontrol listrik mengontrol sistem kontrol suhu, sistem penggerak dan sistem kontrol interlocking.

15.suku cadang

• Elemen sekrup ~ 400mm
• Pemanas listrik Pemanas alumunium yang tertutup 1 pasang

Pemanas alumunium yang terbuka 1 pasang

Pemanas kepala mati 1 pasang

• Segel minyak diperkuat 3 buah
• cincin berbentuk O2 2 buah
• Kotak alat 1 unit
• Bar tembaga Φ30 × 250mm 1 buah
• Sarung tangan asbes 2 buah

16.Dokumen teknis

• Gambar perakitan listrik 1 set
• Panduan pengguna ekstruder berkerut ganda 1 set
• Manual pengguna konverter frekuensi 1 set
• Panduan pengguna untuk pengatur suhu meter 1 set
• Peta sketsa struktur gearbox 1 set
• Gambar kombinasi sekrup 1 set
• Sertifikat kompetensi 1 set
• Spesifikasi dan sertifikasi dari set bagian 1 yang dibeli
