Name: HYPET Double Wall Corrugated Pipe Extrusion Line 200-600mm yang dapat disesuaikan dengan layanan instalasi insinyur
Brand: Shenzhen HYPET Co., Ltd.
SKU: Jalur Pipa Bergelombang Dinding Ganda 200-600mm
Price: 382,140.00 USD
Availability: InStock

Rumah > Produk > Jalur Ekstrusi Pipa Plastik >

HYPET Double Wall Corrugated Pipe Extrusion Line 200-600mm yang dapat disesuaikan dengan layanan instalasi insinyur

Garis Ekstrusi Pipa Bergelombang Dinding Ganda

Garis produksi pipa bergelombang dinding ganda

200-600mm Garis Produksi Pipa Bergelombang

Tempat asal:

Cina

Nama merek:

Hypet

Sertifikasi:

ISO9001,CE

Nomor model:

Jalur Pipa Bergelombang Dinding Ganda 200-600mm

Hubungi Kami

Minta Kutipan

HYPET Double Wall Corrugated Pipe Extrusion Line 200-600mm yang dapat disesuaikan dengan layanan instalasi insinyur

Rincian produk

Keywords:

200-600mm Double Wall Corrugated Pipe Line

Final product:

Double Wall Corrugated Pipe

Pipe range:

200-600mm

Rongga:

Single

Extruder model:

SJ90/33 & SJ120/33

Extruder type:

Single screw type

Sistem kontrol:

PLC dengan layar sentuh

Processing material:

HDPE/PPR granules

Key parts warranty:

1year

Layanan instalasi insinyur:

Ya.

Menyoroti:

Garis Ekstrusi Pipa Bergelombang Dinding Ganda

Garis produksi pipa bergelombang dinding ganda

200-600mm Garis Produksi Pipa Bergelombang

Syarat Pembayaran & Pengiriman

Kuantitas min Order

1set

Harga

USD399280-USD365000/SET

Kemasan rincian

Paket Standar untuk pengiriman laut

Waktu pengiriman

45 ~ 75 hari

Syarat-syarat pembayaran

L/C, T/T

Menyediakan kemampuan

10set/Bulan

Produk terkait

video

20 - 63mm Mesin Pembuat Pipa Bergelombang / Mesin Pipa Bergelombang / Mesin Ekstrusi Pipa Bergelombang

Dapatkan Harga Terbaik

HYPET Double Wall Corrugated Pipe Extrusion Line 200-600mm yang dapat disesuaikan dengan layanan instalasi insinyur

Dapatkan Harga Terbaik

video

PVC fleksibel tabung lunak transparan tabung taman 10-38mm ekstrusi membuat mesin lini produksi dengan SJ75/30 Extruder

Dapatkan Harga Terbaik

video

10-38mm/0.5-2inch Serat Dipaku Pipa PVC Mesin Garden Hose Soft PVC Pipe Extrusion Line

Dapatkan Harga Terbaik

Hubungi Kami

+8615002772815

ryan@hypet.com.cn

+86-755-25851030

Hubungi Sekarang

Deskripsi Produk

200-600mmDWCjalur produksi pipa

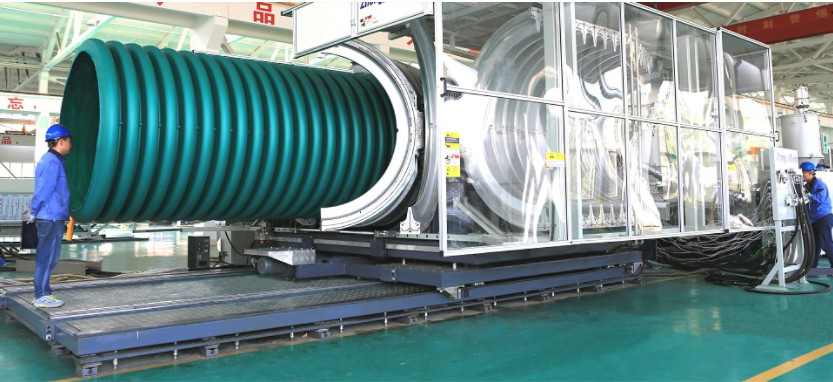

HYPET Double Wall Corrugated Pipe Extrusion Line 200-600mm yang dapat disesuaikan dengan layanan instalasi insinyur 0

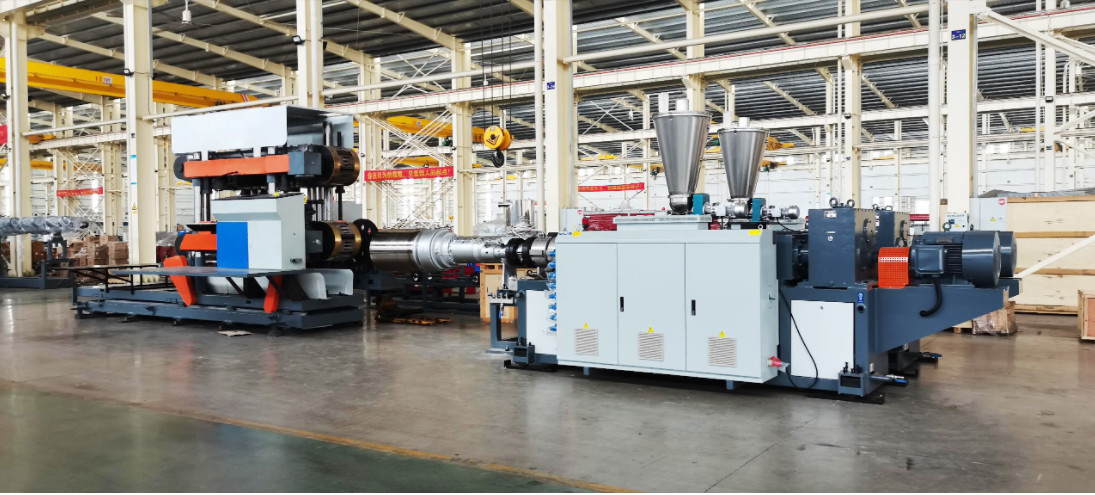

HYPET Double Wall Corrugated Pipe Extrusion Line 200-600mm yang dapat disesuaikan dengan layanan instalasi insinyur 1

Hasil produksi

Diameter Pipa	200mm	300mm	400mm	500mm	600mm
Kecepatan m/mnt	3.8-4.2	2.5-3.2	1.5-2.0	1.4-1.8	0.8-1.2
Pipa kg/m	1.9-2.3	4-4.9	7-8.5	10.5-14	15-19
Keluaran	525kg/jam	795kg/jam	925kg/jam	1100kg/jam	1050kg/jam

Kekuatan produksi :

ekstruder

Motor

Pemanas

bergelombang

Pendinginan

pemotong

memasang

sebenarnya

HYSJ120/33

200kw

42kw

Vakum 15*3

13kw lainnya

5,5kw

3kw

467kw

270kw

HYSJ90/33

132kw

27kw

Kondisi produksi

Bahan

Kekuatan kw

Air

Udara

Pendingin

Kolam

operator

Pelet PE/PP

467/270

0,8m³/mnt ≤15℃,≥0,3MPa

0,3 m³/menit

＞0,6MPa

25 HP + menara 100t

20 m3

2-3 orang

Barang komersial:

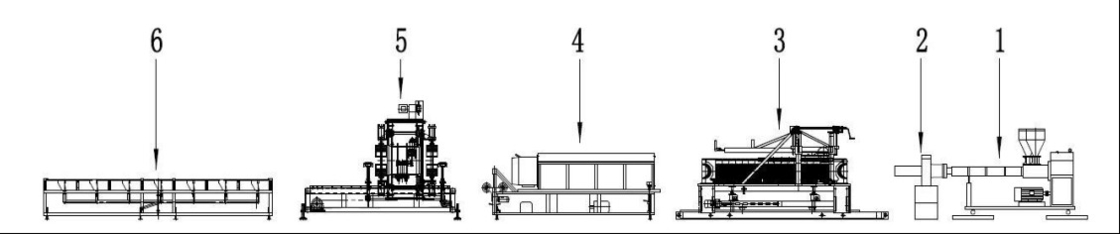

TIDAK.	Nama barang	Model	Keterangan	Jumlah (mengatur)
200-600mmDWCjalur produksi pipa
1	ekstruder	SJ90/33	Ekstruder efisien tinggi untuk lapisan dalam 132kw dengan pemuat dan pengering	1
2	ekstruder	SJ120/33	Extruder efisien tinggi untuk lapisan luar 200kw dengan loader dan pengering	1
3	Membentuk	ZC-600H	Mesin pembentuk bergelombang pendingin air berkecepatan tinggi	1
4	Pendinginan	LQ-600	Tangki pendingin penyemprotan air	1
5	Pemotong	QG-600	Pemotong tanpa debu dengan dua pisau	1
6	Penumpuk	DF-600	Penumpuk dalam 4-6 meter	1
7	Mati kepala	JT-200	Kepala mati untuk 200mm dengan selongsong pendingin	1
8		JT-300	Kepala mati untuk 300mm dengan selongsong pendingin	1
9		JT-400	Kepala mati untuk 400mm dengan selongsong pendingin	1
10		JT-500	Kepala mati untuk 500mm dengan selongsong pendingin	1
12		JT-600	Die head untuk 600mm dengan selongsong pendingin	1
13	Berkerut Cetakan	MJ-200	Cetakan bergelombang untuk ukuran 200mm	1
14		MJ-300	Cetakan bergelombang untuk ukuran 300mm	1
15		MJ-400	Cetakan bergelombang untuk ukuran 400mm	1
16		MJ-500	Cetakan bergelombang untuk ukuran 500mm	1
17		MJ-600	Cetakan bergelombang untuk ukuran 600mm	1

Peralatan Bantu untuk produksi pipa bergelombang di atas
1	Pendingin	LS-25	Pendingin industri dengan tenaga 25HP	1
2	menara	100T	Menara air pendingin tipe 100 ton	1
3	Penghancur	HYP-75	Penghancur kuat di 75HP	1

1 HYSJ90/33ekstruder sekrup tunggal132tenaga motor kwuntuk lapisan dalam

hal	Nama bagian	Spesifikasi	Keterangan
1	ekstruder	Model ekstruder	Sekrup tunggal HYSJ-90/33
		Keluaran Maks	480kg/jam
		Tinggi tengah	1.250 mm
		Berat	4.100kg
2	Baut	Diameter	Ø90mm
		Rasio ID sekrup	33:1
		Bahan	38CrMoAlA + paduan khusus
		Menyelesaikan	Berisi nitrogen (kedalaman 0,50~0,70mm) & poles
		Inti sekrup	Kontrol otomatis untuk suhu

3	Barel	Bahan	Laras bimetal di dalamnya
		Selesai bagian dalam	Berisi nitrogen (kedalaman 0,50~0,70mm)
		Area kontrol pemanas	7 area
		Cara pemanasan	Pemanas aluminium cor
		Kekuatan pemanas	25kW
		Sistem pendingin	Kipas pendingin barel dengan kebisingan rendah
		Kekuatan pendinginan	0,55kW x7 set
4	Kotak perlengkapan	Bahan perumahan	Besi ulet QT-500
		Bahan roda gigi	20CrMnTi
		Permukaan gigi	Dikeraskan dan digiling dengan presisi tinggi
		Bahan sumbu	40Kr

5	Mengemudi bermotor	tenaga motor AC	Loader berat berkekuatan 132 kW dan umur panjang
5	Mengemudi bermotor	Pengontrol inverter	inverter delta. Merek lain untuk pilihan.
6	Tekanan leleh/ Suhu	Tekanan leleh	Pengukuran 0-50Mpa
		Suhu Leleh	Pengukuran 0-400°C
		Pertunjukan leleh	Terpisah
7	Sistem Kontrol Listrik	sistem PLC	Seluruh sistem kontrol PLC Siemens dengan perangkat lunak HYPET.
		Komponen listrik	Bermerek di Siemens, Schneider RKC Omron, ABB, Shenider dan suku cadang kecil yang tidak penting di merek terkenal China
		Zona suhu ekstra untuk die head	8 zona
		Fitur kabinet listrik	Semua kabel dan konektor dilengkapi dengan colokan penerbangan Wire, sehingga dapat dibongkar dengan mudah

2 HYSJ120 siekstruder sekrup ngle200tenaga motor kwuntuk lapisan luar

hal	Nama bagian	Spesifikasi	Keterangan
1	ekstruder	Model ekstruder	Sekrup tunggal HYSJ-120/33
		Keluaran Maks	750kg/jam
		Tinggi tengah	1.250 mm
		Berat	4.800kg
2	Baut	Diameter	Ø120mm
		Rasio ID sekrup	33:1
		Bahan	38CrMoAlA + paduan khusus
		Menyelesaikan	Berisi nitrogen (kedalaman 0,50~0,70mm) & poles
		Inti sekrup	Kontrol otomatis untuk suhu

3	Barel	Bahan	Laras bimetal di dalamnya
		Selesai bagian dalam	Berisi nitrogen (kedalaman 0,50~0,70mm)
		Area kontrol pemanas	9 area
		Cara pemanasan	Pemanas aluminium cor
		Kekuatan pemanas	40kW
		Sistem pendingin	Kipas pendingin barel dengan kebisingan rendah
		Kekuatan pendinginan	0,55kW x9 set
4	Kotak perlengkapan	Bahan perumahan	Besi ulet QT-500
		Bahan roda gigi	20CrMnTi
		Permukaan gigi	Dikeraskan dan digiling dengan presisi tinggi
		Bahan sumbu	40Kr
5	Mengemudi bermotor	tenaga motor AC	Loader berat berkekuatan 200 kW dan umur panjang
		Pengontrol inverter	inverter delta. Merek lain untuk pilihan.
6	Tekanan leleh/ Suhu	Tekanan leleh	Pengukuran 0-50Mpa
		Suhu Leleh	Pengukuran 0-400°C
		Pertunjukan leleh	Terpisah

7	Sistem Kontrol Listrik	sistem PLC	Seluruh sistem kontrol PLC Siemens dengan perangkat lunak HYPET.
		Komponen listrik	Bermerek di Siemens, Schneider RKC Omron, ABB, Shenider dan suku cadang kecil yang tidak penting di merek terkenal China
		Zona suhu ekstra untuk die head	10 zona
		Fitur kabinet listrik	Semua kabel dan konektor dilengkapi dengan colokan penerbangan Wire, sehingga dapat dibongkar dengan mudah

3Mesin pembentuk bergelombang pendingin air berkecepatan tinggi

hal	Barang	Spesifikasi
1	Jenis	BG200-600mm
2	Ukuran pipa	200/300/400/500/600mm dalam pipa bergelombang lapisan ganda
3	Kecepatan lari Maks	6m/menit
4	Membentuk cetakan	Berjalan Dalam kondisi tertutup, setiap cetakan dapat dipertukarkan
5	Membentuk cara	Dengan tekanan vakum
6	Cara pendinginan n	Dengan air dingin di rantai melewati jalan.
7	Mengemudi bermotor	Motor AC 7.5kw dengan sistem kontrol inverter Delta
8	Pompa vakum	15kw*3 set
9	Pompa air	5,5kw *1 set
10	cetakan terpasang	36 pasang
11	Bahan lintasan cetakan	40Cr dengan perlakuan panas nitrogen
12	pelumasan	Sistem Pelumasan Otomatis dengan mengatur waktu dan posisi dll
13	Meja kerja	Dapat disesuaikan dengan arah 3D ke atas dan ke bawah dengan kontrol motor
14	Cetakan dan alas	Penentuan posisi yang akurat menggunakan alur pas
15	Perubahan cetakan	Penguncian mekanis, mudah untuk mengganti cetakan yang berbeda
16	Tinggi tengah	1250mm +/- 50mm

4 Penyemprotan pendinginantangki

hal	Barang	Spesifikasi
1	Jenis	LQ-600
2	Panjang	6000
3	Kisaran pipa	200/300/400/500/600
4	Pompa air	5.5kw
5	Cara pendinginan	Hujan dan semprotan
6	Bahan tangki	Baja tahan karat 304
7	Struktur tangki	Dapat dibuka di kedua sisi untuk memudahkan pengoperasian
8	Basis panduan	Dilengkapi dengan perangkat pemandu aktif, mudah untuk menggeser pipa
9	Pengering	Sistem pengering yang kuat untuk pipa
10	Tarik keluar	Mengatur perangkat pengangkut jarak jauh untuk pengoperasian pipa lubang
11	Tinggi tengah	1250mm +/- 50mm

5 Pemotong tanpa debu

hal	Barang	Spesifikasi
1	Jenis	QG-600
2	Cara pemotongan	Pisau ganda dengan fungsi tanpa debu
3	Memotong pipa	200-600mm
4	Sistem penjepit	Kontrol silinder udara multiti untuk penjepitan
	Metode pemberian makan	Sistem kontrol hidrolik untuk memberi makan
5	Kontrol panjang	Instrumen pengukuran dan instruksi PLC keduanya berfungsi
6	Motor pemotong	3kw
7	Cara kontrol	Otomatis dan Manual
8	Tinggi tengah	1250mm +/- 50mm

6 Penumpuk

hal	Barang	Spesifikasi
1	Jenis	QG-600
2	Panjang pipa	4000-6000mm atau tergantung kebutuhan
3	Bahan luar	Baja tahan karat 304
4	Memanjang dan Turun	Melalui kontrol udara
5	Kontrol kualitas	Sistem penimbangan otomatis
6	Penyesuaian tinggi	Disesuaikan dengan kontrol otomatis motor

7 Cetakan kepala mati dan cetakan pembentuk

Cetakan kepala mati

hal	Barang	Spesifikasi
1	Jenis cetakan mati	200/300/400/500/600mm
2	Struktur cetakan mati	Mengadopsi struktur spiral split, debitnya seragam dan stabil
3	Zona pemanas kepala mati	12 zona 55kw
4	Bahan cetakan	40Cr dengan perlakuan panas nitrogen
5	Pelari cetakan	Cat wajah cermin
6	Menyesuaikan cara	Penyesuaian baut bulat
7	Pendinginan	Perangkat pendingin air tipe cincin yang kuat untuk pendinginan
8	Item termasuk	200mm (termasuk cetakan pembentuk, selongsong kalibrasi, kepala cetakan) *1set
		300mm (termasuk cetakan pembentuk, selongsong kalibrasi, kepala cetakan) *1set
		400mm (termasuk cetakan pembentuk, selongsong kalibrasi, kepala cetakan) *1set
		500mm (termasuk cetakan pembentuk, selongsong kalibrasi, kepala cetakan) *1set
		600mm (termasuk cetakan pembentuk, selongsong kalibrasi, kepala cetakan) *1set

Cetakan pembentuk bergelombang

hal	Barang	Spesifikasi
1	Membentuk jenis cetakan	200/300/400/500/600mm
2	Bahan cetakan	Paduan Aluminium khusus LY12
	Khusus dari cetakan	Konduktivitas termal yang tinggi, kekerasan tinggi, dan ketahanan aus
3	Jumlah cetakan	36 pasang
4	Pendinginan cetakan	Dengan air pendingin bertekanan tinggi yang disegel
5	Pelari udara dan air	Memastikan operasi produksi yang stabil, berkualitas tinggi, dan efisien.
6	Item termasuk	200mm (termasuk cetakan blok belling) *1set
		300mm (termasuk cetakan blok belling) *1set
		400mm (termasuk cetakan blok belling) *1set
		500mm (termasuk cetakan blok belling) *1set
		600mm (termasuk cetakan blok belling) *1set

Tag：

10-38mm bubuk PVC lembut ke ekstruder transparan mesin selang pipa kebun oleh baru dirancang paralel dua sekrup ekstruder

Dapatkan Harga Terbaik

Kecepatan tinggi operasi efisien 3''- 6'''PVC pipa Produksi Line Dengan HYZS80/156 Konik Twin Screw extruder

Dapatkan Harga Terbaik

20-63/110/160/250mm Single Station PVC Pipe Making Machine Line Produksi Produksi Tinggi Output Lebih lama Hidup Konsumsi lebih rendah

Dapatkan Harga Terbaik

Kirim pertanyaan Anda langsung ke kami

HYPET Double Wall Corrugated Pipe Extrusion Line 200-600mm yang dapat disesuaikan dengan layanan instalasi insinyur

Garis Ekstrusi Pipa Bergelombang Dinding Ganda

Garis produksi pipa bergelombang dinding ganda

200-600mm Garis Produksi Pipa Bergelombang

Garis Ekstrusi Pipa Bergelombang Dinding Ganda

Garis produksi pipa bergelombang dinding ganda

200-600mm Garis Produksi Pipa Bergelombang

20 - 63mm Mesin Pembuat Pipa Bergelombang / Mesin Pipa Bergelombang / Mesin Ekstrusi Pipa Bergelombang

HYPET Double Wall Corrugated Pipe Extrusion Line 200-600mm yang dapat disesuaikan dengan layanan instalasi insinyur

PVC fleksibel tabung lunak transparan tabung taman 10-38mm ekstrusi membuat mesin lini produksi dengan SJ75/30 Extruder

10-38mm/0.5-2inch Serat Dipaku Pipa PVC Mesin Garden Hose Soft PVC Pipe Extrusion Line

Garis Ekstrusi Pipa OD315mm

Garis Ekstrusi Pipa OD160mm

mesin pembuat pipa pvc OD200mm

10-38mm Serat PVC Diperkuat Mesin Selang Dua Lapisan Soft Pvc & Satu Lapisan Serat

20 - 63mm Mesin Pembuat Pipa Bergelombang / Mesin Pipa Bergelombang / Mesin Ekstrusi Pipa Bergelombang

HYPET Double Wall Corrugated Pipe Extrusion Line 200-600mm yang dapat disesuaikan dengan layanan instalasi insinyur

PVC fleksibel tabung lunak transparan tabung taman 10-38mm ekstrusi membuat mesin lini produksi dengan SJ75/30 Extruder

10-38mm/0.5-2inch Serat Dipaku Pipa PVC Mesin Garden Hose Soft PVC Pipe Extrusion Line

10-38mm bubuk PVC lembut ke ekstruder transparan mesin selang pipa kebun oleh baru dirancang paralel dua sekrup ekstruder

Kecepatan tinggi operasi efisien 3''- 6'''PVC pipa Produksi Line Dengan HYZS80/156 Konik Twin Screw extruder

20-63/110/160/250mm Single Station PVC Pipe Making Machine Line Produksi Produksi Tinggi Output Lebih lama Hidup Konsumsi lebih rendah
