20-32mm halpipa gandagaris dengan 3 lapisan & 3 warna sebesar 90/30 & 55/33 &ekstruder 45/30
Sebuah KeistimewaandariPPPyagaris
| hal |
Barang |
Khusus |
|
| 1 |
Keluaran Tinggi |
350kg/jam saat kecepatan tinggi 20m/menit |
| 2 |
ekstruder |
Dilengkapi dengan HYSJ90/30 satu set, HYSJ55/33 satu set, HYSJ45/30 satu set, sangat efisien dan hemat energi. |
| 3 |
Kualitas tinggi di bagian-bagian mesin |
Inverter tipe berat Delta /ABB, Siemens Schneider, Omron, komponen RKC, Siemens Motor, pengumpan dosis sekrup kembar Anti-Jembatan. Kabinet Listrik Volume Besar dengan perangkat pendingin yang baik. |
| 4 |
Lini produksi |
Mesin berkecepatan tinggi untuk memenuhi target yang dirancang. |
1, bagian jalur utama:
| hal |
Item Utama |
Jumlah |
| Pipa ganda PP 20-32mm 3 lapis & 3 warna |
| 1 |
HYSJ90/30 ekstruder sekrup tunggal dengan daya motor 110 kw |
1 set |
| 2 |
HYSJ55/33 ekstruder sekrup tunggal dengan daya motor 22 kw |
1 set |
| 3 |
Ekstruder sekrup tunggal HYSJ45/30 dengan daya motor 18,5 kw |
1 set |
| 4 |
Ekstruder sekrup tunggal HYSJ25/25 untuk 4 strip warna |
1 set |
| 5 |
Pemuat otomatis vakum AL300 |
3 set |
| 6 |
Pengering panas HD300 |
1 set |
| 7 |
Pengering panas HD50 |
2 set |
| 9 |
3 lapisan co ekstrusi cetakan ganda: G32 kecepatan tinggi dalam 2 tingkat tekanan |
1 set |
| 10 |
Stasiun ganda tangki vakum dalam 9.000 mm |
1 set |
| 11 |
Stasiun ganda tangki pendingin dalam 6.000 mm |
2 set |
| 13 |
Unit angkut stasiun ganda 2-20 m/mnt, 2 cakar dalam sistem servo |
1 set |
| 14 |
Stasiun ganda pemotong tanpa chip berkecepatan tinggi |
1 set |
| 15 |
Stasiun ganda penumpuk |
1 set |
| |
Peralatan bantu |
|
| 1 |
Pencetak laser UV 10W |
1 set |
| 2 |
Pendingin 20AD |
1 set |
| 3 |
Menara air 60T |
1 set |
| 4 |
Penghancur 20HP |
1 set |
| 5 |
Mesin threading semi otomatis untuk pipa PPH, ulir GAS, ulir kerucut, 1/2", 3/4" dan 1" |
1 set |
Perkataan:
1. Kondisi harga dan tujuan Ex-works Wuhan China
2. Metode pembayaran: 40% dari total akan dibayar oleh T/T sebagai deposit, sisanya akan dibayarkan setelah pengujian dan sebelum pengiriman melalui T/T atau dengan L/C yang tidak dapat dibatalkan pada pandangan.
3. Jangka waktu pengiriman: 60 hari setelah menerima deposit.
4. Masa berlaku: 30 hari setelah dipastikan
5. Garansi: satu tahun untuk normal, barel dan sekrup dan gear box selama 1,5 tahun
6. Pelatihan: tersedia di Cina dan di toko pelanggan
7. Commissioning: Harga tidak mencakup biaya bahan pengujian. Bahan pengujian akan disediakan oleh Pembeli. Atau Penjual akan membeli bahan sesuai permintaan Pembeli dengan biaya Pembeli.
8. Harga ini belum termasuk komisi dan pemasangan di pabrik pembeli.

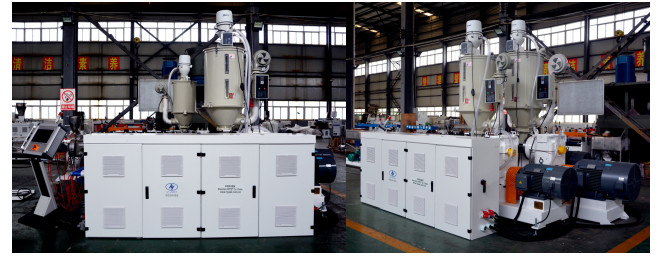

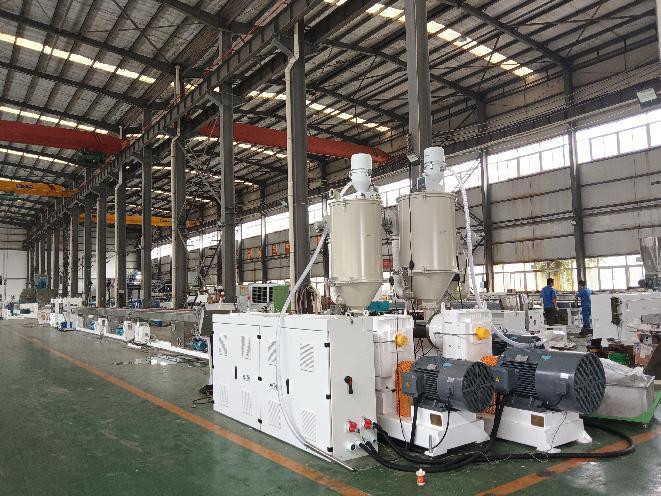

1 HAISJ90/30 lajangekstruder sekrup
| hal |
Bagian |
Barang |
Keterangan |
| 1 |
ekstruder |
Model ekstruder |
Sekrup tunggal HYSJ-90/30 |
| Keluaran |
300 kg/jam untuk PP |
| Tinggi tengah |
1000mm |
| Dimensi |
3400x1300x2200mm |
| Berat |
4200kg |
| 2 |
Baut |
Diameter |
Ø90mm |
| Rasio ID sekrup |
30:1 |
| Kecepatan sekrup |
120 rpm |
| Bahan |
38CrMoAlA + paduan khusus |
| Menyelesaikan |
Diisi nitrogen (kedalaman 0,50~0,70mm) dan dipoles |
| Inti sekrup |
Kontrol otomatis untuk suhu |
| 3 |
Barel |
Bahan |
Laras bimetal |
| Selesai bagian dalam |
Berisi nitrogen (kedalaman 0,50~0,70mm) |
| Area kontrol pemanas |
5 area |
| Cara pemanasan |
Pemanas aluminium cor |
| Kekuatan pemanas |
5,1 kw x 5 set |
| Sistem pendingin |
Kipas pendingin barel dengan kebisingan rendah |
| Kekuatan pendinginan |
0,37 kw x 5 set |
| 4 |
Kotak perlengkapan |
Bahan perumahan |
Besi ulet QT-500 |
| Bahan roda gigi |
20CrMnTi |
| Permukaan gigi |
Dikeraskan dan digiling dengan presisi tinggi |
| Bahan sumbu |
40Kr |
| 5 |
Mengemudi bermotor |
tenaga motor AC |
Motor AC 110kw |
| Pengontrol inverter AC |
Inverter delta dalam tipe berat |
| 6 |
Sistem Kontrol Listrik |
sistem PLC |
Seluruh sistem kontrol PLC Siemens dengan perangkat lunak HYPET. |
| Opsi kontrol: |
RKC dan kontrol tradisional dapat ditawarkan |
| Komponen listrik |
Bermerek di Siemens, Schneider RKC Omron, ABB, FUJI, dan suku cadang kecil yang tidak penting di merek terkenal China |
| Zona suhu ekstra untuk die head |
Dirancang sesuai dengan zona pemanasan sebenarnya |
2HAISJ55/33 lajangekstruder sekrup
| hal |
Bagian |
Barang |
Keterangan |
| 1 |
ekstruder |
Model ekstruder |
Sekrup tunggal HYSJ-55/33 |
| Keluaran |
60kg/jam untuk PP |
| Tinggi tengah |
1000mm |
| Dimensi |
2250x1100x1900mm |
| Berat |
1300kg |
| 2 |
Baut |
Diameter |
Ø55 mm |
| Rasio ID sekrup |
33:1 |
| Kecepatan sekrup |
68 rpm |
| Bahan |
38CrMoAlA + paduan khusus |
| Menyelesaikan |
Diisi nitrogen (kedalaman 0,50~0,70mm) dan dipoles |
| Inti sekrup |
Kontrol otomatis untuk suhu |
| 3 |
Barel |
Bahan |
Laras bimetal |
| Selesai bagian dalam |
Berisi nitrogen (kedalaman 0,50~0,70mm) |
| Area kontrol pemanas |
4 area |
| Cara pemanasan |
Pemanas aluminium cor |
| Kekuatan pemanas |
3 kw x 4 set |
| Sistem pendingin |
Kipas pendingin barel dengan kebisingan rendah |
| Kekuatan pendinginan |
0,2kW x 4 set |
| 4 |
Kotak perlengkapan |
Bahan perumahan |
Besi ulet QT-500 |
| Bahan roda gigi |
20CrMnTi |
| Permukaan gigi |
Dikeraskan dan digiling dengan presisi tinggi |
| Bahan sumbu |
40Kr |
| 5 |
Mengemudi motor |
tenaga motor AC |
Motor AC 22kW |
| Pengontrol inverter AC |
Inverter delta dalam tipe berat |
| 6 |
Sistem Kontrol Listrik |
sistem PLC |
Seluruh sistem kontrol PLC Siemens dengan perangkat lunak HYPET. |
| Opsi kontrol: |
RKC dan kontrol tradisional dapat ditawarkan |
| Komponen listrik |
Bermerek di Siemens, Schneider RKC Omron, ABB, FUJI, dan suku cadang kecil yang tidak penting di merek terkenal China |
| Zona suhu ekstra untuk die head |
dirancang sesuai dengan zona pemanasan sebenarnya |
3HAISJ45/30 lajangekstruder sekrup
| hal |
Bagian |
Barang |
Keterangan |
| 1 |
ekstruder |
Model ekstruder |
Sekrup tunggal HYSJ-45/30 |
| Keluaran |
50 kg/jam untuk PP |
| Tinggi tengah |
1000mm |
| Dimensi |
2000x1100x1900mm |
| Berat |
900kg |
| 2 |
Baut |
Diameter |
Ø45mm |
| Rasio ID sekrup |
30:1 |
| Kecepatan sekrup |
107 rpm |
| Bahan |
38CrMoAlA + paduan khusus |
| Menyelesaikan |
Diisi nitrogen (kedalaman 0,50~0,70mm) dan dipoles |
| Inti sekrup |
Kontrol otomatis untuk suhu |
| 3 |
Barel |
Bahan |
Laras bimetal |
| Selesai bagian dalam |
Berisi nitrogen (kedalaman 0,50~0,70mm) |
| Area kontrol pemanas |
3 area |
| Cara pemanasan |
Pemanas aluminium cor |
| Kekuatan pemanas |
2,8 kw x 3 set |
| Sistem pendingin |
Kipas pendingin barel dengan kebisingan rendah |
| Kekuatan pendinginan |
0,075kW x 3 set |
| 4 |
Kotak perlengkapan |
Bahan perumahan |
Besi ulet QT-500 |
| Bahan roda gigi |
20CrMnTi |
| Permukaan gigi |
Dikeraskan dan digiling dengan presisi tinggi |
| Bahan sumbu |
40Kr |
| 5 |
Mengemudi motor |
tenaga motor AC |
Motor AC 18,5 kW |
| Pengontrol inverter AC |
Inverter delta dalam tipe berat |
| 6 |
Sistem Kontrol Listrik |
sistem PLC |
Seluruh sistem kontrol PLC Siemens dengan perangkat lunak HYPET. |
| Opsi kontrol: |
RKC dan kontrol tradisional dapat ditawarkan |
| Komponen listrik |
Bermerek di Siemens, Schneider RKC Omron, ABB, FUJI, dan suku cadang kecil yang tidak penting di merek terkenal China |
| Zona suhu ekstra untuk die head |
dirancang sesuai dengan zona pemanasan sebenarnya |
4 ekstruder sekrup tunggal HY25/25
| Spesifikasi |
Keterangan |
| Barel |
38CrMoAIA, nitrifikasi |
| Baut |
38CrMoAIA, nitrifikasi |
| Keluaran |
5kg/jam untuk PP |
| Dia. sekrup |
Ø25mm |
| Sekrup L/D |
25:1 |
| Kekuatan penggerak |
1,5kW |
| Kontrol motorik |
Inverter AC, Delta |
5 Pemuat otomatis vakum
| Spesifikasi |
Parameter |
| Model |
AL300 |
| Bentuk kerja |
Tipe induktif |
| Kekuatan |
0,75kw, 3P |
| Kapasitas |
350kg |
| volume |
3L |
| Diameter selang pengumpan |
Ф38mm |
| Waktu makan |
8-10 detik |
| Dimensi Tubuh |
370×385×700mm |
| Dimensi gerbong |
230×210×429mm |
| Berat |
51kg |
6 Pengering panas
| Spesifikasi |
Parameter |
| Nomor model |
HD50 |
| Kapasitas |
50kg |
| Pemanas |
3,9kW |
| Peniup |
150W |
| Kekuatan |
380V 3P 50HZ |
| Dimensi |
1146x810x460mm |
| Ukuran dasar |
167 x 160 x Φ71 mm |
| Berat bersih (Kg) |
44kg |
7 Co ekstrusi mati: outlet ganda 3 lapisan & 3 warna G32 kecepatan tinggi dalam 2 tingkat tekanan
| Spesifikasi |
Keterangan |
| Metode desain |
Menurut teknologi dari Jerman |
| Ukuran untuk pipa |
1/2”x3.4mm,1/2”x2.8mm,3/4”x3.9mm,3/4”x3.3mm,1”x4.9mm,1”x3.7mm,20x2.8mm,20x3. 4mm,25x3.5mm,25x4.2mm,32x2.9mm,32x4.4mm,32x5.4mm |
| Bahan kepala cetakan |
40CrMo |
| Bahan selongsong kalibrasi |
Tembaga |
| Saluran aliran |
Berlapis krom |
| Fungsi Pipa Cerah |
Dengan HYPET lebih cerah |
| Pemanas |
Pemanas baja tahan karat mika |
8 Stasiun ganda tangki vakum dalam 9.000 mm
| hal |
Nama bagian |
Gambar |
Spesifikasi |
| 1 |
Kekosongan
tangki
|
Bahan |
Baja tahan karat 304 |
| Panjang |
9000mm |
| Tinggi tengah |
1000 mm |
| Dia. jangkauan |
20-32mm |
| Jumlah pipa |
2 pipa |
| Tenaga motor yang dapat digerakkan |
0,75kW |
| Jarak bergerak depan & belakang |
700 mm |
| Penyesuaian kiri dan kanan |
50mm |
| Tutupi di bagian atas |
Kaca tempered |
| 2 |
Sistem sigap nosel |
Jumlah Nozel |
208 buah |
| Nomor pipa penyemprot air |
4 buah |
| Jenis nosel |
Pendinginan intensif yang dikabutkan |
| Menyemprotkan mulut |
G3/4 |
| Pendukung pipa |
Pendukung tipe diarahkan tetap |
| 3 |
Kontrol suhu dan level air
|
Kontrol suhu air |
Kontrol katup otomatis |
| Kontrol ketinggian air |
Sistem loop tertutup bola mengambang |
| Keamanan tekanan |
Katup pengaman terpasang |
| 4 |
Penyaring Air |
Menyaring |
2 set di G2” dengan jalan pintas |
| Bersihkan filternya |
Jalur by pass untuk membersihkan filter |
| Siklon vakum |
Ya, dengan itu |
| Fungsi senyap |
Perangkat senyap |
| 5 |
Pompa vakum |
Tenaga motor pompa vakum |
2,2 kW x 2 set |
| Jenis pompa |
Teknologi pelat bundar dari Siemens |
| Yang lain |
Kebisingan rendah |
| Nosel hisap vakum |
Dua gerbang di setiap sisi tangki |
| 6 |
Pompa air |
Ukuran pipa masukan air |
G1” |
| Ukuran pipa keluaran air |
G2” |
| Tenaga motor pompa air |
1,5 kw x 2 set |
9 Tangki pendingin dalam 6.000 mm
| Spesifikasi |
Keterangan |
| Kisaran pipa |
Ø20-32mm di stasiun ganda |
| Panjang kotak vakum |
6.000mm |
| Konstruksi |
Tenggelam berendam |
| Kekuatan pompa air |
tanpa |
| Bahan |
Baja tahan karat 304 |
| Pipa masukan |
G1” |
| Pipa keluaran |
G2” |
11Unit angkutstasiun ganda 2-20m/mnt, 2 cakars dalam sistem servo
| Spesifikasi |
Keterangan |
| Diameter pipa |
Ø20-32mm di 2 stasiun |
| Tinggi tengah |
1000mm |
| Nomor ulat |
2 cakar dalam 2 baris |
| Distribusi ulat |
Naik turun dalam 2 baris |
| Pengendalian ulat atas |
Dikendalikan oleh silinder di setiap sisi rantai |
| Nomor silinder |
4 buah |
| Kontrol ulat bawah |
Tetap |
| Metode mengemudi |
Didorong oleh sabuk karet |
| Jenis sabuk |
Sabuk datar |
| Lebar sabuk |
56mm |
| Panjang traksi efektif |
1000mm |
| Kecepatan mengemudi |
2-20 m/menit |
| Kotak perlengkapan |
Motor dengan gear box heliks yang kuat |
| Tipe motorik |
Motor servo |
| Tenaga motorik |
0,85 kw x 2 set dengan sistem kontrol servo |
| Kekuatan traksi |
3.000 N |
| Sistem pengukuran |
Dengan pembuat enkode |
| Modus penyesuaian |
Pneumatik |
| Tekan tekanan pada pipa |
Disesuaikan dengan katup pneumatik |
| Posisi ulat bawah |
Tetap |
| Tekanan udara |
0,4-0,6Mpa |
12 Kecepatan tinggicpemotong tanpa pinggulstasiun ganda
| Spesifikasi |
Keterangan |
| Diameter pipa |
Ø20-32mm di 2 stasiun |
| kecepatan potong |
30 m/menit |
| bentuk pisau |
Pisau melingkar |
| potong cara |
Pemotong lalat |
| cara memberi makan |
Mekanik-udara |
| cara penjepit |
Jig nilon |
| mengikuti modus |
TIDAK |
| motor revolusi |
TIDAK |
| motor pemotong |
5,5 kw x 2 set |
| ketebalan pemotongan |
8mm |
| sistem hidrolik |
TIDAK |
| chamfer |
TIDAK |
13 Stasiun tunggal penumpuk
| Spesifikasi |
Keterangan |
| Meja miring |
Dioperasikan secara pneumatik |
| Panjang nominalnya |
4-5 mtr |
| Ukuran pipa |
20-32mm |
| Bahan saluran tersandung |
Baja struktural kaku MS |
14 pencetak laser
| proyek |
Tabel parameter |
UV-10W |
| Ciri |
Bahan mesin |
Semua oksidasi sandblasting aluminium |
| Laser |
Generator laser UV, masa pakai lebih dari 20.000-30.000 jam |
| Panjang gelombang laser |
355 nm |
| daya keluaran |
≥12W |
| Menandai kecepatan |
≤12000 mm/dtk |
| pengontrol |
Pengontrol sentuh 10,2 inci |
| Sistem pendingin |
Pendinginan air (dengan chiller) |
| Parameter |
Lensa fokus |
210mm |
| Lebar garis minimum |
0,01mm |
| Akurasi pengulangan |
0,001mm |
| Rentang penandaan |
110mm × 110mm (opsional) |
| Modus penentuan posisi |
Indikasi cahaya biru |
|
| Jumlah baris |
Garis apa pun dalam rentang penandaan |
|
| Kecepatan lini produksi |
0~130m/mnt (tergantung bahannya) |
|
| Perangkat lunak |
Multibahasa |
Inggris, Spanyol, Jerman, Cina, Rusia, Arab, dll |
|
| yurisdiksi |
Otoritas manajemen multi-pengguna |
|
| sistem operasi |
sistem Linux |
|
| Modus inkjet |
Statis, analog, encoder |
|
| Sinyal cadangan |
Mulai, status cetak, selesai, kesalahan |
|
| perlindungan data |
Dengan energi perlindungan data kegagalan daya |
|
| memantau |
Menyediakan fungsi alarm kecepatan berlebih |
|
| Persimpangan itu |
Penghapusan persimpangan secara otomatis |
|
| Perangkat lunak pengkodean |
Pengiriman kode mesin tunggal dan ganda |
|
| Jenis dukungan |
jenis huruf |
Cina dan Inggris, angka, tradisional, dll |
| format file |
BMP/DXF/HPGL/JPEG/PLT |
| kode batang |
KODE39, KODE128, KODE126, QR |
| Parameter servis |
Catu Daya |
220V/50HZ |
| Konsumsi daya |
800W |
| Berat bersih mesin |
40kg |
| Dimensi keseluruhan |
640mmX160mmX206mm |
15 Mesin threading semi otomatis untuk pipa PPH, benang GAS, benang kerucut 1/2", 3/4", 1"
| Spesifikasi Teknis Utama |
Spesifikasi |
| Kekuatan Pencocokan |
Kontrol kecepatan frekuensi variabel 3.0KW (380V) |
| Struktur mesin |
Horisontal |
| Kisaran diameter |
di bawah 1" (33mm) (dapat disesuaikan untuk menambah atau mengurangi) |
| Keluaran |
3800 ekor /8 jam (non spesifik) |
| Otomatisasi |
Pengontrol layar sentuh PLC, semi-otomatis (pembongkaran manual, pemrosesan benang otomatis) |
| Aksesoris |
Pisau dan perlengkapan benang eksternal setiap set |
17 Pendingin
| Barang |
Spesifikasi |
| Model |
HYAC-20AD |
| Kapasitas Pendinginan Nominal |
7℃ |
kkal/jam |
46861 |
| |
|
kw |
54.49 |
| |
12℃ |
kkal/jam |
55788 |
| |
|
kw |
64,87 |
| Konsumsi Daya Maks |
kw |
19.09 |
| Sumber Daya |
3PH 380-415V 50HZ/60HZ |
| Pendingin |
Jenis |
|
R22(R407C/R410A/R134A/R404A) |
| |
kontrol |
|
Katup ekspansi termostatik |
| Kompresor |
Jenis |
|
Gulir Hermetik |
| |
Kekuatan |
kw |
7.945×2 |
| Kondensator |
Jenis |
|
Tabung tembaga bersirip yang efisien + kipas rotor eksternal dengan volume udara tinggi dan kebisingan rendah |
| |
Volume Udara |
|
23200 |
| |
Motor Kipas |
kw |
0,8 × 2 |
| Evaporator |
Jenis |
|
Shell dan tabung+tangki SS atau koil SS di tangki SS |
| |
Aliran Pendingin |
M3/H |
8.84 |
| |
Volume Tangki |
liter |
350 |
| |
Saluran Masuk dan Keluar |
inci |
2 |
| Pompa air |
Kekuatan |
kw |
1.6 |
| |
Mengalir |
M3/H |
16 |
| |
Kepala |
M |
20 |
| Modul Perlindungan Unit |
Kelebihan Motor, Tekanan Tinggi & Rendah, Suhu Air Dingin Berlebihan, Sakelar aliran, Sakelar Ketinggian Tangki, perlindungan fasa, perlindungan anti-pembekuan |
| Dimensi |
Panjang |
mm |
2070 |
| |
Lebar |
mm |
950 |
| |
Tinggi |
mm |
1950 |
| Berat |
kg |
650 |
18 Menara air
| Barang |
Parameter |
| Jenis menara pendingin |
Menara air bundar aliran balik |
| Model menara pendingin |
CT-60 |
| Volume air sirkulasi pendingin |
46,8 ㎡/jam |
| Suhu air masuk/suhu air keluar |
37℃/32℃ |
| Suhu bola kering/bola basah sekitar |
31,5℃/27℃ |
| Kapasitas pendinginan |
234240 kkal/jam |
| Nilai kebisingan |
57dB(A) |
| Catu Daya |
380V/3P/50Hz |
| Persyaratan kualitas air |
PH= 6-8 |
| Rasio gas-air |
0,62kg/kg |
| Kehilangan air yang beterbangan |
≤0,02% |
| Kehilangan penguapan |
≤0,833% |
| Berat bersih |
240kg |
| Berat operasi |
1250kg |
| Jenis kipas |
Tipe aliran aksial |
| Volume udara |
25740m/jam |
| Kecepatan kipas |
710r/menit |
| Diameter bilah |
1150mm |
| Jumlah bilah |
4 buah/set |
| Modus transmisi |
Berkendara langsung |
| kecepatan motorik |
710r/menit |
| Tenaga motorik |
1,5kw |
| Mode start motor |
Mulai langsung |
| Diameter menara air |
2110mm |
| Ketinggian menara air |
2405mm |
| Ukuran pipa inlet/outlet |
100mm/100mm |
| Ukuran pipa penuh/pipa pembuangan |
25mm/25mm |
| Ukuran pengisian air otomatis |
20mm |
| Motor |
Tipe tahan air tertutup sepenuhnya |
| Penggemar |
ABS |
| Tubuh cangkang |
Matras serat kaca berkualitas tinggi dan sintesis resin |
| baskom |
Matras serat kaca berkualitas tinggi dan sintesis resin |
| Sistem penyiram |
PVC |
| film |
PVC, tipe tahan api |
| Katup apung |
PVC |
| Sistem saluran masuk udara |
PVC |
19 Penghancur
| Barang |
Parameter |
| Model |
TLG6032 |
| Ruang penghancur |
590*150mm |
| Diameter putaran |
285mm |
| Kemampuan menghancurkan |
120-400kg/jam |
| Pisau tetap |
2 buah |
| Pisau berputar |
18 buah |
| Bahan pisau |
SKD-11 (Bahan dalam negeri/Teknologi Taiwan) |
| Kekuatan |
20HP/15KW/380V/50HZ/3P |
| Kecepatan |
520 putaran/menit |
| Ukuran jaring |
10mm |
| Ukuran |
1250*1170*1350mm |
| Berat |
850kg |
| Komponen |
Merek Cina yang terkenal |
Pesan Anda harus antara 20-3.000 karakter!
