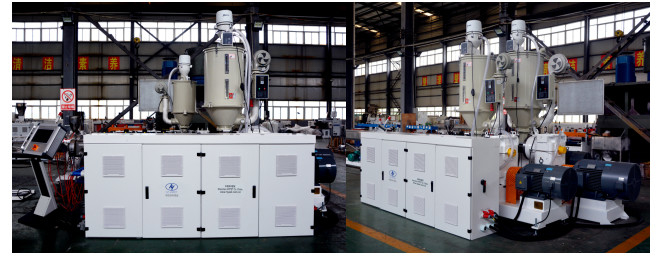

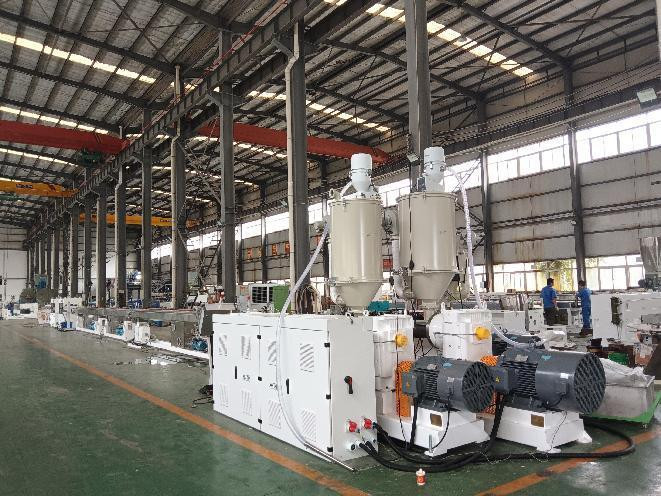

20-32mm PP satu pipa garis dengan 3 lapisan & 3 warna oleh 75/33 & 45/30 &Extruder 45/30
SpesialisasidariPPpIpegaris
| SN |
Posisi |
Spesialisasi |
|
| 1 |
Output Tinggi |
180kg/jam pada kecepatan tinggi 20m/menit |
| 2 |
Mesin ekstruder |
Dilengkapi dengan HYSJ75/33 satu set, HYSJ45/30 dua set, itu sangat efisien dan hemat energi. |
| 3 |
Kualitas tinggi di bagian mesin |
Inverter tipe berat Delta/ABB, komponen Siemens Schneider, Omron, RKC, Siemens Motor, Anti-Bridge twin screw dosing feeder. |
| 4 |
Garis produksi |
Mesin kecepatan tinggi untuk mencapai target yang dirancang. |
1, Bagian-bagian utama:
| SN |
Artikel Utama |
Qty |
| 20-32mm PP single pipe line 3 lapisan & 3 warna |
| 1 |
HYSJ75/33 extruder sekrup tunggal 75 kW kekuatan motor |
1 set |
| 2 |
HYSJ45/30 extruder sekrup tunggal 1.8 kW kekuatan motor |
2 set |
| 4 |
HYSJ25/25 extruder sekrup tunggal untuk strip 4 warna |
1 set |
| 5 |
Mesin pengisi otomatis vakum AL300 |
3 set |
| 6 |
Pengering panas HD200 |
1 set |
| 7 |
Pengering panas HD50 |
2 set |
| 9 |
3 lapisan co-ekstrusi mati tunggal: G32 kecepatan tinggi dalam 2 kelas tekanan |
1 set |
| 10 |
Tangki vakum dalam 9.000 mm |
1 set |
| 11 |
Tangki pendingin dalam 6.000 mm |
2 set |
| 13 |
Tarik off unit stasiun tunggal 2-20 m/menit, 2 cakar dalam sistem servo |
1 set |
| 14 |
Pemotong tanpa chip kecepatan tinggi stasiun tunggal |
1 set |
| 15 |
Stacker stasiun tunggal |
1 set |
| |
Peralatan bantu |
|
| 1 |
Printer laser UV 10W |
1 set |
| 2 |
Chiller 12AD |
1 set |
| 3 |
Menara air 60T |
1 set |
| 4 |
Penghancur 20HP |
1 set |
| 5 |
Mesin penyaringan semi-otomatis untuk pipa PPH, benang GAS, benang kerucut, 1/2", 3/4" dan 1" |
1 set |
Catatan:
1Kondisi harga dan tujuan Ex-pabrik Wuhan Cina
2Metode pembayaran: 40% dari total akan dibayarkan oleh T / T sebagai deposit, saldo akan dibayarkan setelah pengujian dan sebelum pengiriman oleh T / T atau L / C yang tidak dapat diubah pada saat dilihat.
3. Periode pengiriman: 60 hari setelah menerima deposit.
4. Periode Validitas: 30 hari setelah dijamin
5. Garansi: satu tahun untuk normal, barel dan sekrup dan kotak gigi adalah untuk 1,5 tahun
6Pelatihan: baik di Cina dan di toko pelanggan tersedia
7Komisioning: Harga tidak mencakup biaya bahan pengujian.Atau Penjual akan membeli bahan seperti yang diminta oleh pembeli dengan biaya pembeli.
8Harga ini tidak termasuk komisi dan instalasi di pabrik pembeli.
1 HYSJ75/33 tunggalextruder sekrup
| SN |
Bagian |
Artikel |
Deskripsi |
| 1 |
Extruder |
Model ekstruder |
HYSJ-75/33 sekrup tunggal |
| Output |
220 kg/jam untuk PP |
| Ketinggian pusat |
1000 mm |
| Dimensi |
4450 x 1350 x 2200mm
|
| Berat badan |
3000 kg |
| 2 |
Pergilah. |
Diameter |
Ø75 mm |
| Rasio ID sekrup |
33:1 |
| Kecepatan sekrup |
120 putaran per menit |
| Bahan |
38CrMoAlA + paduan khusus |
| Selesaikan |
Dipenuhi nitrogen (0,50~0,70mm kedalaman) dan dipoles |
| Inti sekrup |
Kontrol otomatis untuk suhu |
| 3 |
Barel |
Bahan |
Barel Bimetal |
| Penutup bagian dalam |
Diisi nitrogen (0,50~0,70mm kedalaman) |
| Area kontrol pemanasan |
5 daerah |
| Cara pemanasan |
Pemanas aluminium tuang |
| Daya pemanasan |
4.2 kw x 5 set |
| Sistem pendingin |
Kipas pendingin barel berisik rendah |
| Kekuatan pendingin |
0.2 kw x 5 set |
| 4 |
Kotak gigi |
Bahan rumah |
Besi elastis QT-500 |
| Bahan peralatan |
20CrMnTi |
| Permukaan peralatan |
Dikeraskan dan digiling dengan presisi tinggi |
| Bahan poros |
40Cr |
| 5 |
Motor penggerak |
Daya motor AC |
Motor AC 75 kw |
| Pengontrol inverter AC |
Inverter delta tipe berat |
| 6 |
Sistem Kontrol Listrik |
Sistem PLC |
Seluruh sistem kontrol Siemens PLC dengan perangkat lunak HYPET. |
| Opsi kontrol: |
RKC dan kontrol tradisional dapat ditawarkan |
| Komponen listrik |
Bermerek di Siemens, Schneider RKC Omron, ABB, FUJI, dan bagian kecil yang tidak penting di Cina merek terkenal |
| Zona suhu ekstra untuk kepala die |
Dirancang sesuai dengan zona pemanasan yang sebenarnya |
2HYSJ45/30 tunggalextruder sekrup
| SN |
Bagian |
Artikel |
Deskripsi |
| 1 |
Extruder |
Model ekstruder |
HYSJ-45/30 sekrup tunggal |
| Output |
50 kg/jam untuk PP |
| Ketinggian pusat |
1000 mm |
| Dimensi |
2000 x 1100 x 1900 mm |
| Berat badan |
900kg |
| 2 |
Pergilah. |
Diameter |
Ø45 mm |
| Rasio ID sekrup |
30:1 |
| Kecepatan sekrup |
107 rpm |
| Bahan |
38CrMoAlA + paduan khusus |
| Selesaikan |
Dipenuhi nitrogen (0,50~0,70mm kedalaman) dan dipoles |
| Inti sekrup |
Kontrol otomatis untuk suhu |
| 3 |
Barel |
Bahan |
Barel Bimetal |
| Penutup bagian dalam |
Diisi nitrogen (0,50~0,70mm kedalaman) |
| Area kontrol pemanasan |
3 daerah |
| Cara pemanasan |
Pemanas aluminium tuang |
| Daya pemanasan |
2.8 kw x 3 set |
| Sistem pendingin |
Kipas pendingin barel berisik rendah |
| Kekuatan pendingin |
0.075kW x 3 set |
| 4 |
Kotak gigi |
Bahan rumah |
Besi elastis QT-500 |
| Bahan peralatan |
20CrMnTi |
| Permukaan peralatan |
Dikeraskan dan digiling dengan presisi tinggi |
| Bahan poros |
40Cr |
| 5 |
Motor penggerak |
Daya motor AC |
18.5 kW AC motor |
| Pengontrol inverter AC |
Inverter delta tipe berat |
| 6 |
Sistem Kontrol Listrik |
Sistem PLC |
Seluruh sistem kontrol Siemens PLC dengan perangkat lunak HYPET. |
| Opsi kontrol: |
RKC dan kontrol tradisional dapat ditawarkan |
| Komponen listrik |
Bermerek di Siemens, Schneider RKC Omron, ABB, FUJI, dan bagian kecil yang tidak penting di Cina merek terkenal |
| Zona suhu ekstra untuk kepala die |
dirancang sesuai dengan zona pemanasan yang sebenarnya |
4 HY25/25 extruder sekrup tunggal
| Spesifikasi |
Deskripsi |
| Barel |
38CrMoAIA,nitrifikasi |
| Pergilah. |
38CrMoAIA,nitrifikasi |
| Output |
5 kg/jam untuk PP |
| Dia. dari sekrup |
Ø25mm |
| Sekrup L/D |
25:1 |
| Kekuatan penggerak |
1.5 kW |
| Kontrol motor |
Inverter AC, Delta |
5 Pengisi otomatis vakum
| Spesifikasi |
Parameter |
| Model |
AL300 |
| Bentuk Kerja |
Jenis induktif |
| Kekuatan |
0.75kw, 3P |
| Kapasitas |
350 kg |
| volume |
3L |
| Diameter selang makan |
F38mm |
| Waktu makan |
8-10 detik |
| Dimensi tubuh |
370 × 385 × 700 mm |
| Dimensi hopper |
230 × 210 × 429 mm |
| Berat badan |
51 kg |
6 Pengering panas
| Spesifikasi |
Parameter |
| Nomor model |
HD50 |
| Kapasitas |
50 kg |
| Pemanasan |
3.9 kW |
| Pengembung |
150W |
| Kekuatan |
380V 3P 50HZ |
| Dimensi |
1146 x 810 x 460 mm |
| Ukuran dasar |
167 x 160 x Φ71 mm |
| Berat bersih ((Kg) |
44 kg |
7 Co ekstrusi mati: satu outlet 3 lapisan & 3 warna G32 kecepatan tinggi dalam 2 kelas tekanan
| Spesifikasi |
Deskripsi |
| Metode Desain |
Menurut teknisi dari Jerman |
| Ukuran untuk pipa |
1/2x3.4mm, 1/2x2.8mm, 3/4x3.9mm, 3/4x3.3mm, 1x4.9mm, 1x3.7mm, 20x2.8mm, 20x3.4mm, 25x3.5mm, 25x4.2mm, 32x2.9mm, 32x4.4mm, 32x5.4mm |
| Bahan kepala die |
40CrMo |
| Bahan dari sarung kalibrasi |
Tembaga |
| Saluran aliran |
Berlapis krom |
| Fungsi Pipe Bright |
Dengan HYPET brighter |
| Pemanas |
Pemanas Mica dari stainless steel |
8 Tangki vakum stasiun ganda dalam 9.000 mm
| SN |
Nama bagian |
Gambar |
Spesifikasi |
| 1 |
Vakum
Tangki
|
Bahan |
Baja tahan karat 304 |
| Panjang |
9000mm |
| Ketinggian pusat |
1000 mm |
| Dia. rentang |
20-32mm |
| Jumlah pipa |
2 pipa |
| Kekuatan motor bergerak |
00,75 kW |
| Jangkauan bergerak depan & belakang |
700 mm |
| Pengaturan kiri dan kanan |
50 mm |
| Tutup di atas |
Kaca tempered |
| 2 |
Sistem penyemprotan nozzle |
Jumlah Nozzle |
208 pcs |
| Nomor pipa semprotan air |
4 buah |
| Jenis nozel |
Pendinginan intensif atomisasi |
| Membuang mulut |
G3/4 |
| Pendukung pipa |
Pendukung tipe gigi tetap |
| 3 |
Kontrol suhu dan tingkat air
|
Kontrol suhu air |
Kontrol katup otomatis |
| Kontrol tingkat air |
Sistem loop tertutup bola terapung |
| Keamanan tekanan |
Katup pengaman dipasang |
| 4 |
Filter air |
Filter |
2 set di G2 with dengan cara lewat |
| Bersihkan filter |
Dengan jalur pass untuk membersihkan filter |
| Siklon vakum |
Ya, dengan itu |
| Fungsi diam |
Perangkat penutup suara |
| 5 |
Pompa vakum |
Daya motor pompa vakum |
2.2 kW x 2 set |
| Jenis pompa |
Teknisi plat bulat dari Siemens |
| lainnya |
Kebisingan rendah |
| Nozzle hisap vakum |
Dua gerbang di setiap sisi tangki |
| 6 |
Pompa air |
Ukuran pipa masuk air |
G1?? |
| Ukuran pipa keluar air |
G2 |
| Daya motor pompa air |
1.5 kw x 2 set |
9 Tangki pendingin dalam 6.000 mm
| Spesifikasi |
Deskripsi |
| Jangkauan pipa |
Ø20-32mm di stasiun ganda |
| Panjang kotak vakum |
6,000mm |
| Konstruksi |
Mencelupkan wastafel |
| Daya pompa air |
tanpa |
| Bahan |
Baja tahan karat 304 |
| Input pipe |
G1?? |
| Pipa output |
G2 |
11Unit lepas landasstasiun tunggal 2-20m/menit, 2 claws dalam sistem servo
| Spesifikasi |
Deskripsi |
| Diameter pipa |
Ø20-32mm dalam 1 stasiun |
| Ketinggian pusat |
1000 mm |
| Jumlah ulat |
2 cakar dalam 1 baris |
| Distribusi ulat |
Ke atas ke bawah dalam 1 baris |
| Pengendalian ulat atas |
Dikendalikan dengan silinder di setiap sisi rantai |
| Nomor tabung |
2 pcs |
| Pengendalian ulat bawah |
Tetap |
| Metode mengemudi |
Dioperasikan dengan sabuk karet |
| Jenis sabuk |
Sabuk datar |
| Lebar sabuk |
56 mm |
| Panjang traksi efektif |
1000 mm |
| Kecepatan mengemudi |
2-20 m/menit |
| Kotak gigi |
Motor dengan gearbox heliks yang kuat |
| Jenis mesin |
Servo motor |
| Kekuatan motor |
0.85 kw x 1 set dengan sistem kontrol servo |
| Kekuatan tarikan |
3,000 N |
| Sistem pengukuran |
Dengan encoder |
| Mode penyesuaian |
Pneumatik |
| Tekanan tekan pada pipa |
Diatur dengan katup pneumatik |
| Posisi ulat ke bawah |
Tetap |
| Tekanan udara |
0.4-0.6Mpa |
12 Kecepatan tinggi cpemotong tanpa pinggulstasiun tunggal
| Spesifikasi |
Deskripsi |
| Diameter pipa |
Ø20-32mm dalam 1 stasiun |
| Kecepatan pemotongan |
30 m/menit |
| bentuk pisau |
Blade lingkaran |
| potong jalan |
Mesin pemotong lalat |
| cara makan |
Mech-air |
| cara penjepit |
Jig nilon |
| Mengikuti mode |
Tidak. |
| motor revolusi |
Tidak. |
| mesin pemotong |
5.5 kw x 1 set |
| ketebalan pemotongan |
8 mm |
| sistem hidraulik |
Tidak. |
| bergelombang |
Tidak. |
| cincin slip |
Tidak. |
| sistem kontrol |
Sistem kontrol otomatis PLC |
13 Stacker stasiun tunggal
| Spesifikasi |
Deskripsi |
| Meja miring |
Pneumatik dioperasikan |
| Panjang nominal |
4-5 mtr |
| Ukuran pipa |
20-32mm |
| Bahan selendang tersandung |
MS baja struktural kaku |
14 Printer laser
| proyek |
Tabel parameter |
UV-10W |
| Karakteristik |
Bahan mesin |
Semua oksidasi alumunium dengan penembakan pasir |
| Laser |
Generator laser UV, masa pakai lebih dari 20000-30000 jam |
| Panjang gelombang laser |
355nm |
| Daya keluar |
≥12W |
| Kecepatan penandaan |
≤ 12000mm/s |
| pengontrol |
10.2 inci touch controller |
| Sistem pendingin |
Pendingin air (dengan pendingin) |
| Parameter |
Lensa fokus |
210mm |
| Lebar garis minimum |
0.01mm |
| Keakuratan pengulangan |
0.001mm |
| Jangkauan penandaan |
110mm × 110mm (opsional) |
| Mode posisi |
Indikasi lampu biru |
|
| Jumlah baris |
Setiap garis dalam rentang penandaan |
|
| Kecepatan jalur produksi |
0~130m/menit (tergantung pada bahan) |
|
| Perangkat lunak |
Multilingual |
Bahasa Inggris, Spanyol, Jerman, Cina, Rusia, Arab, dll |
|
| yurisdiksi |
Otoritas manajemen multi-pengguna |
|
| sistem operasi |
Sistem Linux |
|
| Mode Inkjet |
Statik, analog, encoder |
|
| Sinyal yang dijamin |
Mulai, status cetak, akhir, kesalahan |
|
| perlindungan data |
Dengan daya pemadaman energi perlindungan data |
|
| monitor |
Menyediakan fungsi alarm kecepatan tinggi |
|
| De penyeberangan |
Penghapusan persimpangan secara otomatis |
|
| Perangkat lunak coding |
Pengiriman kode mesin tunggal dan ganda |
|
| Jenis dukungan |
jenis huruf |
Cina dan Inggris, angka, tradisional, dll |
| format file |
BMP/DXF/HPGL/JPEG/PLT |
| Kode bar |
CODE39, CODE128, CODE126, QR |
| Parameter layanan |
Sumber Daya |
220V/50HZ |
| Konsumsi daya |
800W |
| Berat bersih mesin |
40kg |
| Dimensi keseluruhan |
640mmX160mmX206mm |
15 mesin semi otomatis threading untuk PPH pipa,GAS benang,konik benang 1/2", 3/4", 1"
| Spesifikasi teknis utama |
Spesifikasi |
| Kekuatan yang Cocok |
Kontrol kecepatan frekuensi variabel 3.0KW (380V) |
| Struktur mesin |
Horizontal |
| Jangkauan diameter |
di bawah 1 " (33mm) (bisa disesuaikan untuk meningkatkan atau mengurangi) |
| Output |
3800 kepala /8 jam (tidak spesifik) |
| Otomasi |
Pengontrol layar sentuh PLC, semi-otomatis (pengungkapan manual, pengolahan benang otomatis) |
| Aksesoris |
Pisau benang eksternal dan perlengkapan setiap set |
17 Chiller
| Artikel |
Spesifikasi |
| Model |
HYAC-20AD |
| Kapasitas pendingin nominal |
7 °C |
kcal/jam |
46861 |
| |
|
kw |
54.49 |
| |
12 °C |
kcal/jam |
55788 |
| |
|
kw |
64.87 |
| Konsumsi Daya Maksimal |
kw |
19.09 |
| Sumber Daya |
3PH 380-415V 50HZ/60HZ |
| Bahan pendingin |
Jenis |
|
R22 ((R407C/R410A/R134A/R404A) |
| |
kontrol |
|
Katup ekspansi termostatik |
| Kompresor |
Jenis |
|
Gulungan Hermetik |
| |
Kekuatan |
kw |
7.945 × 2 |
| Kondensator |
Jenis |
|
Tabung tembaga dengan sirip yang efisien + kipas rotor eksternal dengan volume udara tinggi dan kebisingan rendah |
| |
Volume udara |
|
23200 |
| |
Motor kipas |
kw |
0.8 × 2 |
| Evaporator |
Jenis |
|
Kerang dan tabung + tangki SS atau kumparan SS dalam tangki SS |
| |
Aliran pendingin |
m3/h |
8.84 |
| |
Volume Tangki |
liter |
350 |
| |
Inlet dan Outlet |
inci |
2 |
| Pompa air |
Kekuatan |
kw |
1.6 |
| |
Aliran |
m3/h |
16 |
| |
Kepala |
m |
20 |
| Modul Perlindungan Unit |
Motor Overload, Tekanan Tinggi & Rendah, Air Dingin Di Atas Suhu, Saklar Aliran, Saklar Tingkat Tangki, Perlindungan Fase, Perlindungan Antibeku |
| Dimensi |
Panjang |
mm |
2070 |
| |
Lebar |
mm |
950 |
| |
Ketinggian |
mm |
1950 |
| Berat badan |
kg |
650 |
18 Menara air
| Artikel |
Parameter |
| Jenis menara pendingin |
Menara air bulat arus balik |
| Model menara pendingin |
CT-60 |
| Volume air sirkulasi pendingin |
46.8 m2/h |
| Suhu air masuk/suhu air keluar |
37°C/32°C |
| Suhu bola kering/bola basah |
31.5°C/27°C |
| Kapasitas pendingin |
234240 kcal/jam |
| Nilai kebisingan |
57dB ((A) |
| Sumber Daya |
380V/3P/50Hz |
| Persyaratan kualitas air |
PH = 6-8 |
| Rasio gas-air |
0.62kg/kg |
| Kehilangan air terbang |
≤ 0,02% |
| Kerugian penguapan |
≤ 0,833% |
| Berat bersih |
240kg |
| Berat operasi |
1250kg |
| Jenis kipas |
Tipe aliran aksial |
| Volume udara |
25740m/jam |
| Kecepatan kipas |
710r/menit |
| Diameter bilah |
1150 mm |
| Jumlah bilah |
4 pcs/set |
| Modus Transmisi |
Penggerak langsung |
| Kecepatan motor |
710r/menit |
| Kekuatan motor |
1.5 kw |
| Modus motor mulai |
Mulai langsung |
| Diameter menara air |
2110mm |
| Ketinggian menara air |
2405mm |
| Ukuran pipa masuk/keluar |
100 mm/100 mm |
| Ukuran pipa penuh/pipa pembuangan |
25mm/25mm |
| Ukuran pengisian air otomatis |
20 mm |
| Motor |
Tipe tahan air tertutup sepenuhnya |
| Penggemar |
A.B.S. |
| Tubuh cangkang |
Mat serat kaca berkualitas tinggi dan sintesis resin |
| cekungan |
Mat serat kaca berkualitas tinggi dan sintesis resin |
| Sistem penyemprot |
PVC |
| film |
PVC, jenis tahan api |
| Katup terapung |
PVC |
| Sistem inlet udara |
PVC |
19 Penghancur
| Artikel |
Parameter |
| Model |
TLG6032 |
| Ruang penghancur |
590*150 mm |
| Diameter berputar |
285 mm |
| Kemampuan menghancurkan |
120-400 kg/jam |
| Pisau tetap |
2 pcs |
| Pisau berputar |
18 pcs |
| Bahan pisau |
SKD-11 (bahan domestik/ Taiwan Tech) |
| Kekuatan |
20HP/15KW/380V/50HZ/3P |
| Kecepatan |
520 r/menit |
| Ukuran jaring |
10 mm |
| Dimensi |
1250*1170*1350 mm |
| Berat badan |
850 kg |
| Komponen |
Merek Cina terkenal |
Pesan Anda harus antara 20-3.000 karakter!
