Deskripsi Produk

40-250mmPVC PIpePpenguranganGaris dengan HYZS80/156 kerucut konik kembar sekrup ekstruder dengan motor 55kw output 500kg/jam

A. Spesialisasi pipa PVC

SN	Posisi	spesifikasi
Fitur	Produksi tinggi	500kg/jam, dengan kecepatan tinggi
	Efisiensi tinggi	Kualitas yang stabil, operasi yang efisien membuat berkualitas tinggi
	Penghematan energi	Hal ini dapat menghemat energi 20-30% oleh mesin dan perangkat lunak.
	Kontrol AI yang cerdas	Perangkat lunak PLC + HYPET untuk mengontrol operasi secara otomatis dan menyimpan setiap kasus formulasi.
Informasi mesin	Produk	Pipa panas dan dingin
	Bahan baku	Bubuk PVC
	Output	300-500kg/jam
	Kecepatan produksi Max	5m/menit
	Jangkauan diameter produk	40-250 mm
Kondisi kerja	Tenaga listrik	3 fase, 420v +/- 10%, 50Hz (yang lain untuk pilihan)
	Kekuatan total	70kw untuk daya instalasi, daya operasi yang sebenarnya:37kw
	Air pendingin	≤ 20°C; ≥0,3Mpa
	Air kompresi	> 0,3m3/menit, < 0,5Mpa
	Ukuran keseluruhan (LWH)	24000* 1600* 2500 mm
Mesin Penjelasan umum	Ketinggian pusat	1000 mm
	Arah Operasi	Dari kanan ke kiri (lain bisa untuk pilihan)
	Output	Kapasitas output bervariasi sesuai dengan bahan dan kondisi operasi.
	Catatan teknologi	tetap hak untuk meningkatkan spesifikasi garis, jika ada modifikasi dalam di masa depan, pelanggan tidak akan diberitahu

B. Barang komersial:

1, Bagian-bagian utama:

SN	Barang Utama	Qty
Saluran pipa PVC 40-250mm dengan ekstruder ZS80/156
1	HYZS80/156 ekstruder sekrup kembar kerucut	1 set
2	Auto loader dengan tipe pegas untuk extruder	1 set
3	Kepala mati 40-63	1 set
4	Kepala mati 75-110	1 set
5	Kepala mati 160-250	1 set
6	Tangki vakum dalam 6m	1 set
7	Tangki pendingin semprot	1 set
8	Tarik off dengan tipe 4 claw, tipe servo motor	1 set
9	Pemotong planet dengan chamfering	1 set
10	Stacker	1 set

C, Spesifikasi Mesin

1HYZS80/156ekstruder sekrup kembar kerucut

SN	Nama bagian	Spesifikasi	Deskripsi
1	Extruder	Model ekstruder	HYZS-80/156 sekrup kembar kerucut
		Output	450-550kg/jam untuk pipa 250-330 kg/jam untuk profil atau lebih
		Ketinggian pusat	1060mm
		Dimensi	3700 x 1400 x 2750 mm
		Berat badan	4100kg
2	Pergilah.	Diameter	Ø80/156 mm
		Bahan	38CrMoAlA + paduan khusus
		Selesaikan	Dipenuhi nitrogen (0,50~0,70mm kedalaman) dan dipoles
		Kecepatan putar	0 ~ 39 r/min
		Inti sekrup	Kontrol otomatis untuk suhu (Oil pendinginan akan menjadi pilihan)
3 3	Barel	Struktur Barel	Dalam dua bagian, bagian depan akan dengan paduan khusus dimasukkan.
		Sebagian besar tong	38CrMoAlA
		Bagian depan dari tong	SKD11 dengan perawatan panas
		Penutup bagian dalam	Diisi nitrogen (0,50~0,70mm kedalaman)
4	Transduser suhu/tekanan	Kualitas	Cina merek terkenal
		Struktur	Secara terpisah mendeteksi baik dalam tekanan dan suhu
		Kabel	Saluran kabel terisolasi tinggi
		Layar	Baik dalam monitor atau layar
5	Pemanas dan pendingin kipas	Area kontrol pemanasan	4 zona
		Cara pemanasan	Aluminium tuang/keramik
		Daya pemanasan	32kW
		Sistem pendingin	Kipas pendingin barel berisik rendah
		Kekuatan pendingin	0.55kw x1 set +0.37kw x 1 set/Lquid cooling x 1 set
		Pendingin air/minyak	Satu zona di bagian depan untuk pilihan
		Isolasi panas	Bahan isolasi khusus dan struktur untuk penghematan energi.
6	HYPET Gearbox	Bahan rumah	Besi elastis
		Bahan peralatan	20CrMnTiA
		Permukaan peralatan	Dikeraskan dan digiling dengan presisi tinggi
		Bahan poros	40Cr
		Suhu minyak	Dikendalikan oleh dua sistem,
		Pengecoran karet	Sealer karet khusus impor yang digunakan
		Bantalan	Wih merek terkenal dan dapat diandalkan.

7	Dual Screw Dosing pengumpan	Motor bahan pemasok	1.5 kW
		Jangkauan kecepatan	1-50 rpm
		Jembatan bedak	Jembatan anti bubuk dengan tinggi Caco3
		Inverter	Tipe pengangkut berat Delta
8	Degas vakum dengan selektor	Tingkat vakum	-0,04Mpa
		Kekuatan motor	3 kw
		Tangki vakum	Mudah dibersihkan
		Perangkat pembersih otomatis	Kontrol udara perangkat pembersih otomatis untuk pilihan.
9	Motor penggerak	Daya motor AC	55 kW dalam merek Siemens
9	Motor penggerak	Pengontrol inverter AC	Delta dalam huruf berat

2 Pemuat otomatis dengan tipe pegas untuk ekstruder

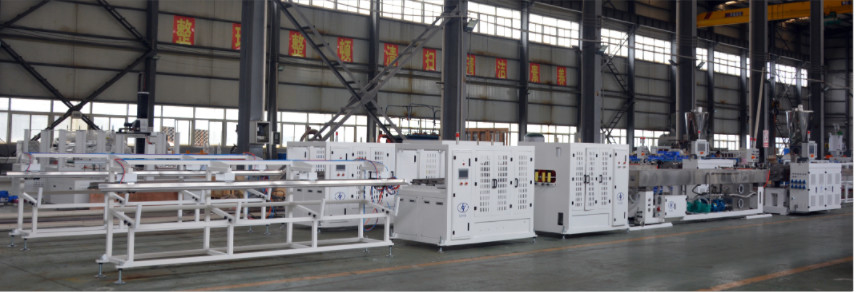

20-63/110/160/250mm Single Station PVC Pipe Making Machine Line Produksi Produksi Tinggi Output Lebih lama Hidup Konsumsi lebih rendah 2

SN	Spesifikasi	Deskripsi
1	Diameter pipa	141mm
2	Kapasitas output	5 M³/h
3	Volume hopper	200 liter
4	Kekuatan motor	2.2 kw

3 kepala mati dalam 1 kelas tekanan

SN	Artikel	Deskripsi
1	Mati kepala untuk 40-63	Untuk ukuran pipa Ø40,Ø50,Ø63 dengan kalibrator
2	Kepala mati untuk 75-110	Untuk ukuran pipa Ø75,Ø90,Ø110 dengan kalibrator
3	Kepala mati untuk 160-250	Untuk ukuran pipa Ø160,Ø200,Ø250 dengan kalibrator
4	Output untuk 40-63	Max 90-150 kg/jam
5	Output untuk 75-110	Maks 210-450 kg/jam
6	Output untuk 160-250	Maks 480-500 kg/jam
7	Ketebalan pipa	Menurut kebutuhan pelanggan
8	Permukaan aliran mati	Berlapis krom dan dipoles dengan baik
9	Bahan kepala die	40Cr dengan perawatan panas yang baik
10	Tekanan peleburan/Temp	Dilengkapi dengan melt press/Temp
11	Jenis pemanas	Pemanas keramik dengan lapisan SS304
12	Bahan kalibrasi	Tembaga H65 dan polish mengkilap keras
13	Perangkat pipa yang bersinar	Perangkat pendingin air yang kuat di depan kalibrator

4 Tangki vakum dalam 6.000 mm

1	Vakum Tangki	Bahan	Baja tahan karat 304
		Panjang	1500+4500mm
		Ketinggian pusat	1000 mm
		Dia. rentang	40-250 mm
		Jumlah pipa	1 pipa
		Kekuatan motor bergerak	00,75 kW
		Jangkauan bergerak depan & belakang	700 mm
		Pengaturan atas dan bawah	100 mm
		Pengaturan kiri dan kanan	50 mm
		Tutup di atas	Paduan aluminium
2	Sistem penyemprotan nozzle	Jumlah Nozzle	204 pcs
		Nomor pipa semprotan air	4 buah
		Jenis nozel	Pendinginan intensif atomisasi
		Membuang mulut	G1
		Pendukung pipa	Pendukung tipe gigi tetap
3	Kontrol suhu dan tingkat air	Kontrol suhu air	Kontrol katup otomatis
		Kontrol tingkat air	Sistem loop tertutup bola terapung
		Keamanan tekanan	Katup pengaman dipasang

4	Filter air	Filter	2 set di G2 with dengan cara lewat
		Bersihkan filter	Dengan jalur pass untuk membersihkan filter
		Siklon vakum	Ya, dengan itu
		Fungsi diam	Perangkat penutup suara
5	Pompa vakum	Daya motor pompa vakum	4 kW x 2 set
		Jenis pompa	Teknisi plat bulat dari Siemens
		lainnya	Kebisingan rendah
		Nozzle hisap vakum	Dua gerbang di setiap sisi tangki
6	Pompa air	Ukuran pipa masuk air	G1??
		Ukuran pipa keluar air	G2
		Daya motor pompa air	4 kw x 2 set

5 Tangki pendingin semprot dalam 6.000 mm

SN	Spesifikasi	Deskripsi
1	Jangkauan pipa	Ø40-250mm
2	Panjang kotak vakum	6,000mm
3	Konstruksi	Metode penyemprotan
4	Daya pompa air	5.5 kw x 1 set
5	No. dari nozzle	168 pcs
6	No.filter	1 set
7	Jumlah bypass	1 set
8	Cara pengendalian tingkat air	Katup terapung
9	Bahan penutup	Plat paduan aluminium
10	Bahan	Baja tahan karat 304
11	Kontrol suhu air	Klep pengatur otomatis
12	Input pipe	G1??
13	Pipa output	G2

6 Tarik off dengan tipe 4 cakar

Spesifikasi	Deskripsi
Diameter pipa	Ø40-250mm
Ketinggian pusat	1000 mm
Jumlah ulat	4 cakar
Distribusi ulat	Distribusi persegi
Pengendalian ulat atas	Dikendalikan dengan silinder di setiap sisi rantai
Nomor tabung	4 pcs
Pengendalian ulat bawah	Mengontrol motor ke atas ke bawah
Metode mengemudi	Dioperasikan oleh blok karet
Lebar blok karet	74 mm
Panjang traksi efektif	2000 mm
Kecepatan mengemudi	0.1-7 m/menit
Kotak gigi	Motor dengan gearbox heliks yang kuat
Jenis mesin	Servo motor
Kekuatan motor	1.1 kw x 4 set
Kekuatan tarikan	30,000 N
Sistem pengukuran	Dengan encoder
Mode penyesuaian	Pneumatik
Tekanan tekan pada pipa	Diatur dengan katup pneumatik
Posisi ulat ke bawah	Tetap
Tekanan udara	0.4-0.6Mpa

7Planetary cpenuhdengan penyangga

Spesifikasi	Deskripsi
Jangkauan diameter pipa	Ø40-250mm
Ketebalan pemotongan	25 mm
Kecepatan pemotongan	6 m/menit
Blade bentuk	Pengelompokan
Potong jalan.	Planetary
Cara makan	Hidraulik
Cara penjepit	Aluminium
Ikuti modus	Pneumatik
Sistem kontrol	Sistem kontrol otomatis PLC

8 Stacker

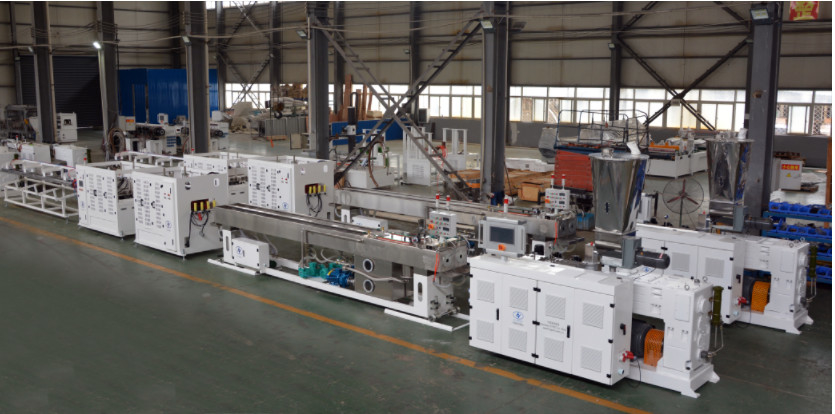

20-63/110/160/250mm Single Station PVC Pipe Making Machine Line Produksi Produksi Tinggi Output Lebih lama Hidup Konsumsi lebih rendah 10

SN	Nama bagian	Spesifikasi	Deskripsi
1	Stacker	Meja miring	Pneumatik dioperasikan
		Panjang nominal	4-5 mtr
		Ukuran pipa	40-250 mm
		Bahan selendang tersandung	MS baja struktural kaku
